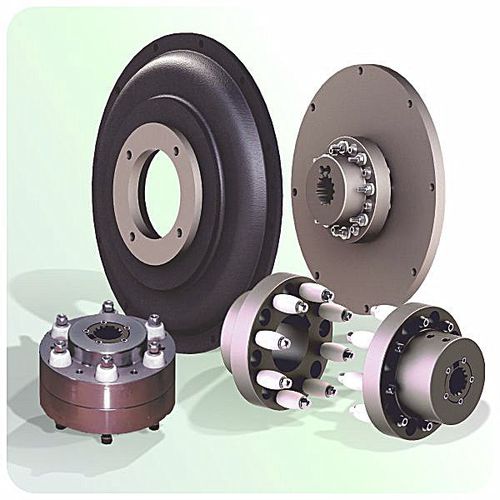

Acoplamiento de púas JXL25 - JXL340para transmisión marinapara eje de transmisiónpara bomba
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- de púas
- Uso previsto
- para transmisión marina, para eje de transmisión, para bomba, para aplicaciones marinas, para aerogenerador, para la industria del cemento, para brida, para la industria textil, para transmisión de potencia mecánica, para motor, para engranaje, para aplicaciones ferroviarias, para transportador, para mezclador, para máquina de papel, para aplicaciones químicas, para máquinas, para agitador, para servomotor, para máquina de impresión, para la industria del embalaje, para vehículo ferroviario, para la industria aeroespacial, para generador, para compresor, de gas, para dispositivo de elevación, para la industria agroalimentaria, para laminador, industrial
- Estructura
- cubo árbol, con volante de inercia
- Rendimiento
- de alta eficacia, con ruido y vibración reducidos, no lubricado, para uso intensivo
- Otras características
- con medida de par, ATEX, a medida, antivibración, antideflagrante, desmontable, antiestático, para zonas explosivas, a prueba de llamas
- Tipo de fijación
- con brida
- Par
Máx.: 300.000 Nm
(221.268,6448 ft.lb)Mín.: 23,88 Nm
(17,613 ft.lb)- Velocidad de rotación
Máx.: 11.000 rpm
(69.115,04 rad.min-1)Mín.: 3.300 rpm
(20.734,51 rad.min-1)
Descripción
Con certificación ATEX:
Directiva 2014/34/UE II2GD-IM2-TX -50°C ≤ Temp. de servicio ≤ +105°C
Estándares armonizados BS EN 1127:1, BS EN 13463:1, BS EN 13463:5, BS EN 50303
La gama de acoplamientos antiestáticos y antideflagrantes "JXL" es capaz de aceptar desalineaciones angulares, radiales y axiales, son resistentes a la torsión, no lubricantes y capaces de funcionar entre temperaturas de 50°C y +105°C.
Estos acoplamientos no producen estática y no sostienen la combustión. Diámetros de eje máximos de hasta 400 mm con pares de 300.000 Nm y velocidades de hasta 11.000 rpm.
Acero inoxidable, acero al carbono, campanas de hierro fundido GGR y GGGR combinadas con acoplamientos resistentes a la torsión 'JXL', de diseño de pasador y casquillo.
Especificados, fabricados y suministrados según los requisitos de su aplicación.
Con certificación ATEX para uso en áreas peligrosas.
También están disponibles la carcasa del motor y el acoplamiento de volante antiestático y antideflagrante 'JXL', certificado ATEX según la Directiva 2014/34/UE II2GD-IM2-TX -50°C ≤ Temp. de servicio ≤ +105°C. Estándares armonizados BS EN 1127:1, BS EN 13463:1, BS EN 13463:5, BS EN 50303, BS EN 1834-1, BS EN 1834-3
Todos los acoplamientos JXL son capaces de aceptar una sobrecarga momentánea del doble del par nominal.
Durante la operación, los campanarios y los acoplamientos JXL no generan calor, por lo que la temperatura de la superficie operativa dependerá de la temperatura de los componentes de acoplamiento y del entorno. Consulte la norma BS EN 13463:1 9.3.2 f)
La clase de equipo 'T' o la temperatura máxima (T max) será determinada por el constructor de la máquina.
Visite www.jbj.co.uk/anti-static-couplings.html#ATEX-coupling-bellhousing para más detalles.
---
