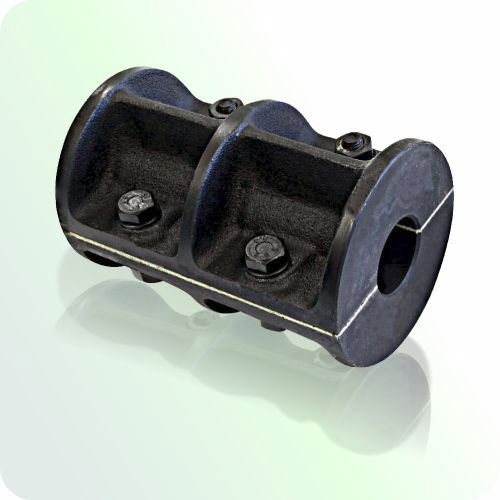

Acoplamiento rígido

para eje de transmisión

Este acoplamiento de pernos es un acoplamiento rígido. Está formado por dos mitades, que son de hierro fundido de grado GG25 conectadas mediante pernos. No necesita mantenimiento ni lubricación. Además, su construcción evita la corrosión por rozamiento y permite un fácil montaje y desmontaje. El acoplamiento de pernos está diseñado para conectar ejes horizontales con diámetros similares. Los valores de par indicados en el documento de especificaciones se refieren a acoplamientos sin chavetas. Para transmitir pares más elevados es posible mecanizar chavetas siguiendo la norma DIN 6885/1. Los valores del par se han calculado con un coeficiente de fricción igual a 0,15 y con un par de apriete del tornillo según el valor indicado (DIN 912 - 8,8).
