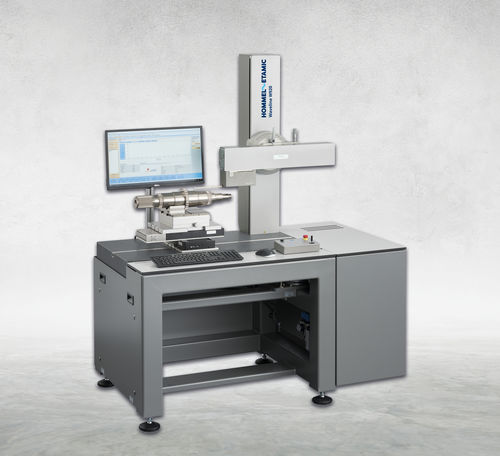

Sistema de medición de rugosidad Waveline W900 series

de contornode rodamientopara cojinete

La serie W900 se ha desarrollado para tareas de medición en ámbitos de alto rendimiento, como el entorno de cadenas de procesos automatizadas. Dispone de dos interfaces para conectar los sistemas de palpación y ejes adicionales opcionales para automatizar las secuencias de medición. La disposición de los palpadores y el innovador concepto del dispositivo de avance garantizan un acceso óptimo a las posiciones de medición. Características del sistema Waveline W900 • Solución integral e innovadora con tecnología de medición rápida • Medición altamente flexible y dinámica • Excelente precisión de medición en combinación con el sistema de palpación Nanoscan • Amplias opciones de automatización para secuencias de medición controladas por CNC • Funcionamiento dual de dos palpadores con montaje adicional de un palpador de rugosidad en la parte frontal del dispositivo de avance; también apto para módulo giratorio opcional • Unidad basculante motorizada opcional para el ajuste preciso del ángulo de inclinación y la alineación automática del palpador con el plano de la pieza de trabajo • Columna Z de medición con escala lineal con una resolución de 0,1 µm para medir distancias verticales fuera del rango de medición Z del palpador; requiere un brazo de palpación con punta doble • Eje Y adicional motorizado o combinación de ejes X-Y para búsqueda cenital automática, medición de la topografía y posicionamiento de la pieza de trabajo • Eje de rotación opcional para la medición de rugosidad en piezas cilíndricas en dirección circunferencial y axial Todas las ventajas de un vistazo • Ciclos de medición más cortos • Máxima precisión • Máxima flexibilidad • Adaptador Quick Change QCA
