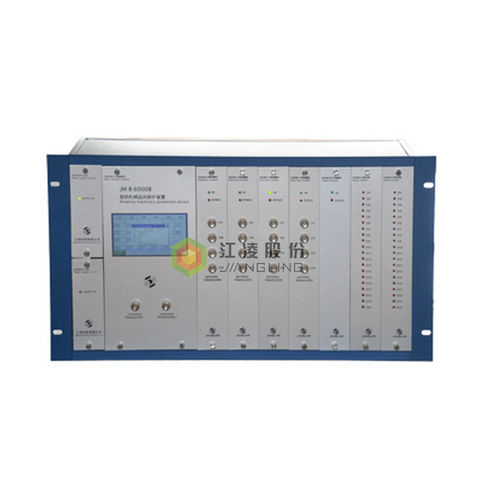

Aparato de vigilancia para máquina rotativa JM-B-6000B

de temperaturade presiónde potencia

Descripción del sistema El dispositivo de protección de monitorización de máquinas rotativas JM-B-6000B proporciona funciones de monitorización continua y es aplicable a todas las máquinas industriales rotativas. Adopta una estructura de bastidor, puede conectarse con muchos tipos de sensores (aceleración, velocidad desplazamiento, corriente de Foucault) y sensores de proceso (flujo, presión, temperatura, cantidad analógica) y realiza la monitorización en tiempo real y protección de unidades o máquinas en tiempo real. Se caracteriza por su gran capacidad de expansión y compatibilidad, su fácil instalación y sus diversas prestaciones y funciones avanzadas que no tienen parangón con otros sistemas. Este dispositivo de protección es un sistema inteligente con software de configuración y puede realizar la configuración de los parámetros de monitorización parámetros de monitorización. El sistema presenta un funcionamiento más estable y seguro gracias al diseño de la fuente de alimentación redundante. Componentes del sistema Este sistema de monitorización adopta un diseño de módulo inteligente. - Marco del instrumento 6000B/05 (necesario) Adopta el montaje en panel. La ranura de la tarjeta más a la izquierda está especialmente diseñada para la fuente de alimentación y la interfaz del marco, la ranura de la tarjeta más a la derecha es para los dos relés la ranura de la tarjeta más a la izquierda está especialmente diseñada para la fuente de alimentación y la interfaz de la estructura, la ranura de la tarjeta más a la derecha es para los dos módulos de relé, y las otras ranuras de la tarjeta se pueden insertar con módulos de monitoreo. Todos los módulos se insertan en la placa base del marco, y el cableado se realiza en el marco posterior. - 6000B/90 Una o dos fuentes de alimentación (necesarias) El 6000B/90 se divide en CA y CC. El bastidor puede utilizar una sola fuente de alimentación. La fuente de alimentación redundante se puede utilizar cuando no se permite la interrupción de la alimentación cuando no se permite la interrupción de la alimentación. Se instalan en la parte superior e inferior de la ranura de la tarjeta más a la izquierda respectivamente. La fuente de alimentación redundante la fuente de alimentación redundante puede adoptar diferentes tipos de fuente de tensión. Cada fuente de alimentación puede aplicarse a la alimentación de todo el bastidor y módulos.
