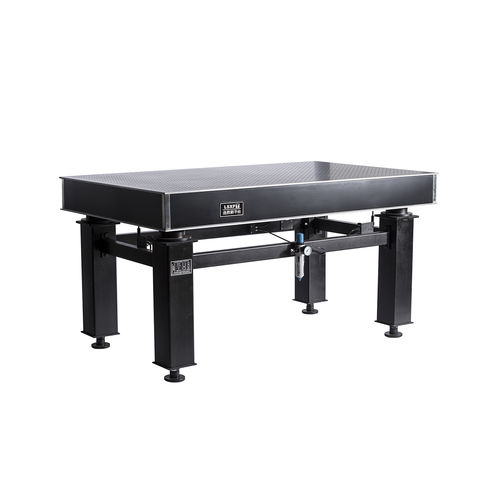

Mesa óptica antivibración ZDT-P Series

de precisiónneumática

Los aisladores neumáticos de tipo ZDT-P adoptan muelles neumáticos de material compuesto ultrafino con tecnología adicional de amortiguación de vibraciones de flujo laminar de múltiples corrientes de aire. Los aisladores proporcionan una excelente eficacia de aislamiento de las vibraciones con un alto rendimiento estable. Los aisladores de muelle neumático también cuentan con características de nivelación e inflado automático. El sistema de aire del tipo ZDT-P, tanto los tubos de aire como los filtros de presión de aire están fabricados en FESTO de Alemania. El compresor de aire silencioso debe pedirse por separado. Aplicaciones: ▪Microscopios ópticos de alta precisión, aplicaciones biomédicas ▪Pruebas y mediciones de trayectorias ópticas ▪Escaneo láser e interferómetros. ▪Espectrómetros y medición de alta precisión ▪Estaciones electrónicas integradas y otros dispositivos ópticos que requieren un alto rendimiento de aislamiento de las vibraciones Especificaciones técnicas: Frecuencia inherente: Vertical: 1.0-2.0Hz Horizontal:1.0-2.0Hz Tipo de aislamiento de la vibración: Muelles de aire ultrafinos Tipo de nivelación: Automática Tipo de amortiguación de las vibraciones: Elemento de amortiguación de flujo cuasi-laminar poroso con difusor Altura total de la mesa: 800mm Presión de aire de trabajo: 0.2-0.4MPa Fuente de aire comprimido: Compresor silencioso (nivel de ruido) ＜50dB Eficiencia de aislamiento de vibraciones: Vertical: 5Hz 82～88% 10Hz 86～95% Horizontal: 5Hz 78～86% 10Hz 84～92% Precisión de renivelación:±0,1mm Planitud de la superficie de la mesa:≤0,05mm/m² Rugosidad de la superficie:≤0.8μm，matt tratamiento de la superficie Rango de ajuste de la altura del aislador:±10mm
