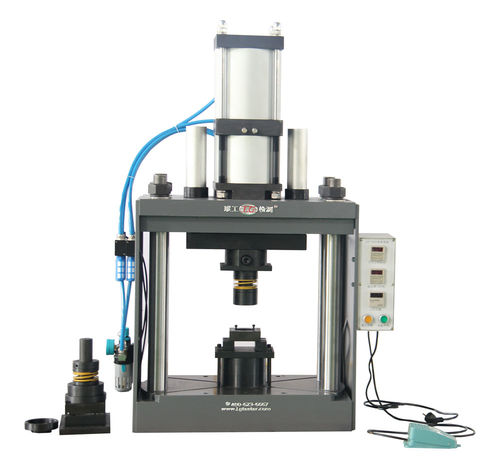

Sistema de preparación de muestras automático LGZY-30TBT

de embutido profundo

Primero, descripción del dispositivo: Con el fin de lograr el propósito de preparar la muestra redonda de la taza de embutición profunda, nuestra empresa proporciona un alimentador de troquel neumático, que cumple con los requisitos de GBT24183-2021 "Materiales metálicos-hoja y tira-prueba", para producir discos redondos de φ60mm, y el rango de espesor de la preparación de la muestra es de 0,15 -3mm. Utilizando una sola fuente de accionamiento para accionar múltiples componentes al mismo tiempo, que tiene las características de ritmo de procesamiento unificado, alta precisión de procesamiento, y la mejora de la eficiencia de procesamiento. Segundo, diagrama de la estructura: El dispositivo incluye la parte del cuerpo de la base, la parte de accionamiento, la parte de guía, el sistema neumático, el sistema de control eléctrico, el componente del molde inferior, las partes de montaje del componente del molde superior, etc.; Durante el funcionamiento, sólo es necesario pasar manualmente la muestra de tira que se corta a 100 mm de ancho a través del troquel de prensado, y hacer clic en el botón "interruptor de pie" para iniciar la operación de blanqueo. Tercero, Principales parámetros técnicos: 1. Presión de trabajo: 250KN; 2. Fuerza de avance rápido: 8,5KN; 3. Fuerza de retorno: 6,6KN; 4. Carrera total del pistón: 200mm; 5. Carrera de fuerza: 35mm; 6. Ciclo de trabajo: 3.2 segundos/tiempo; 7. Velocidad de bajada: 100mm/S; 8. Tiempo de mantenimiento de la presión: se ajusta arbitrariamente; 9. Modo de funcionamiento: interruptor de pie; 10. Consumo de aire: 11L/tiempo; 11. Presión de la fuente de aire: 0,7MPa; 12. Distancia entre columnas: 480mm; 13. Altura de cierre: 380mm;
