Máquina de corte láser de fibra
para metalde chapade tubos

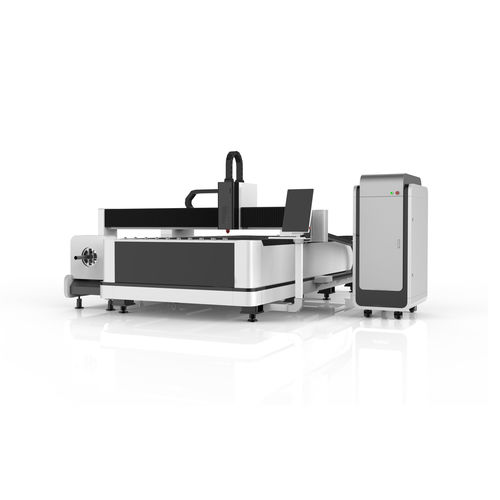

Máquina de corte láser de fibra - Jinan Penn CNC Machine CO.,Ltd. - para metal / de chapa / de tubos
Máquina de corte láser de fibra - Jinan Penn CNC Machine CO.,Ltd. - para metal / de chapa / de tubos
Máquina de corte láser de fibra - Jinan Penn CNC Machine CO.,Ltd. - para metal / de chapa / de tubos - imagen - 2
Máquina de corte láser de fibra - Jinan Penn CNC Machine CO.,Ltd. - para metal / de chapa / de tubos - imagen - 3
Máquina de corte láser de fibra - Jinan Penn CNC Machine CO.,Ltd. - para metal / de chapa / de tubos - imagen - 4
Máquina de corte láser de fibra - Jinan Penn CNC Machine CO.,Ltd. - para metal / de chapa / de tubos - imagen - 5
Añadir a mis favoritos
Añadir al comparador


Características

Tecnología
láser de fibra
Material tratado
para metal
Producto tratado
de chapa, de tubos
Sistema de control
CNC
Aplicaciones
para aplicaciones industriales, para la industria del automóvil, para calderería, para aplicaciones aeronáuticas, para la industria electrónica, para aplicaciones médicas, de metalografía, industria de la transformación, para la construcción naval
Carga de la pieza
de carga manual
Fase
trifásica
Estructura
de gran formato, tipo pórtico, monocabezal, 3 ejes
Otras características
de alta precisión, automática, de alta velocidad, de precisión, CE, de alta eficacia, alta potencia, de alto rendimiento, con servomotor, para producción en serie, de acero dulce, para construcción de acero, para trabajos pesados
Carrera X

1.500 mm
(59,06 in)

Carrera Y

3.000 mm
(118,11 in)

Altura máxima corte

250 mm
(9,8 in)

Mín.: 100 mm
(3,9 in)

Máx.: 300 mm
(11,8 in)

Diámetro del tubo

200 mm
(8 in)

Mín.: 20 mm
(1 in)

Máx.: 220 mm
(9 in)

Velocidad de corte

17 m/s
(55,774 ft/s)

Mín.: 4 m/s
(13,123 ft/s)

Máx.: 20 m/s
(65,617 ft/s)

Potencia láser

Mín.: 1.000 W

Máx.: 8.000 W

Repetibilidad

0,02 mm
(0,0008 in)

Descripción

Característica: 1. Tanto la placa como el tubo pueden ser procesados por la máquina. 2. La máquina de corte por láser de fibra está equipada con la cremallera alemana Atlanta, el motor japonés Yaskawa y el reductor alemán Neugart. La precisión de posicionamiento de la máquina herramienta puede ser de 0,02mm y la aceleración de corte es de 1,5G. La vida útil es de hasta 10 años. 3. Ambos lados del dispositivo rotativo adopta abrazaderas eléctricas y puede modular el centro automáticamente. El diámetro o ancho de la tubería ajustable va de 20 a 220mm. Puede enfocar automáticamente 4. Diseño por ordenador adecuado para el corte repetido 5. El láser está contenido dentro de un cable de fibra óptica (sin espejos que ajustar) Potencia del láser - 1000/2000/3000/4000/6000/7000/8000W Fuente láser - IPG/Raycus Precisión de reposicionamiento - ±0.02mm Aceleración máxima - 1.5G Voltaje y frecuencia - 380V 50Hz/60Hz Tamaño máximo de trabajo - 1500*3000mm Rango de tamaño de la tubería - Dia. /ancho20-220mm Campos ampliamente aplicables: electrodomésticos, cajas de control eléctrico, dispositivos de alta resolución, equipos mecánicos, equipos eléctricos, iluminación, carteles, piezas de automóviles, equipos de visualización, hardware y procesamiento de metales. Material ampliamente aplicable acero inoxidable - aleación de aluminio - chapa de acero galvanizado acero al carbono - aleación de titanio - chapa decapada acero al silicio - chapa de aluminio - cobre metálico y otros metales con paleta

---
