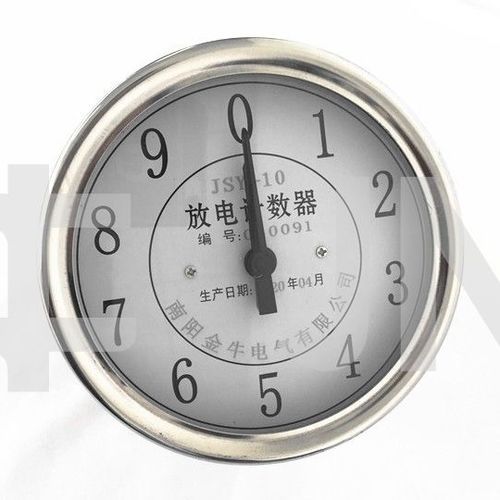

Contador de golpes de rayos Jsy-10

analógico

Los contadores de descargas JS8 y js8a (en adelante contadores) están conectados en serie bajo el descargador para registrar el número de acciones del descargador. JS8 es valiente en el nivel de tensión 6kv-220kv. Js8a descargador tipo válvula con el valor de 330kV y por encima del nivel de tensión. Las condiciones ambientales del lugar de uso son las mismas que las del descargador conectado. La altitud no es superior a 4000 metros, y la temperatura ambiente es de - 40 ℃ - + 40 ℃. No es adecuado para el lugar con corrosión grave de las partes metálicas y aislantes, contaminación grave y vibraciones violentas. estructura y rendimiento El contador de descarga se compone principalmente de pieza de válvula, puente rectificador de silicio, condensador, contador electromagnético y otros componentes. Utiliza la energía (corriente de impulso y corriente de frecuencia de potencia) que pasa a través del descargador para tomar la tensión en la pieza de válvula (resistencia no lineal), cargar el condensador en un sentido a través del rectificador de puente de silicio, y descargar la bobina del contador electromagnético con CC para hacer que el contador chupe una vez, grabando una vez Para registrar el número de acciones.
