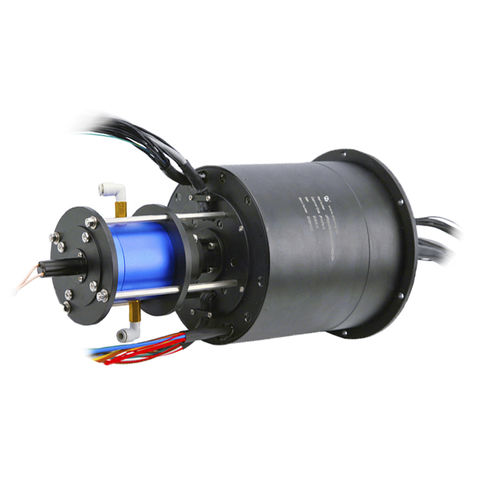

Anillo colector electro-óptico LPT000-0720-0203-52S-2E3-HD02-02A
vía EthernetHDMIeje pasante

anillo colector electro-óptico
anillo colector electro-óptico
anillo colector electro-óptico
anillo colector electro-óptico
anillo colector electro-óptico
anillo colector electro-óptico
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
electro-óptico, vía Ethernet, HDMI
Estructura
eje pasante
Aplicaciones
para antena radar, militar
Material
de aluminio
Otras características
coaxial
Tensión

Máx.: 220 V

Mín.: 24 V

Corriente primaria

Máx.: 20 A

Mín.: 3 A

Velocidad de rotación

Máx.: 100 rpm
(628 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Número de contactos

Máx.: 95 unit

Mín.: 1 unit

Descripción

Junta Rotativa Integrada Neumática Hidráulica y Eléctrica Es una junta rotativa híbrida de alta precisión para la industria nacional fabricada por JINPAT, que soporta la transmisión integrada de electricidad, gas, líquidos y diversas señales, como HD-SDI (1080P@30Hz), Gigabit Ethernet, señal RS422, señal de transformador rotativo y señal de excitación, etc. Especificación 95 circuitos ● Junta rotativa eléctrica Rango de corriente: 7 ckt*20A, 52 ckt *señal, 2 pares* Gigabit Ethernet, 1 ckt* tierra, 2 pares * señal de vídeo SPL, 2 * gas/líquido; Tensión: 24V (señal), 220V (alimentación) Fuerza dieléctrica: entre circuitos ≥500VAC@50Hz (corriente), 300VAC@50Hz (señal); Resistencia de aislamiento: 300MΩ@500VDC Ruido eléctrico: ≤35 mΩ Velocidad de funcionamiento: 0~100 rpm Contacto: Metales Preciosos Vivienda: Aleación de aluminio Tamaño del cable: Cable coaxial RG 179 Temperatura de trabajo: -40°C~+70°C Humedad: Hasta un 70% de humedad relativa Vida: ≥10million gira ● SPL Señal de vídeo de la junta rotativa Circuito: 2 pares; Ruido eléctrico: ≤35mΩ Resolución: 1080P, 30Hz; Velocidad de trabajo: 0~100 rpm; Tamaño del cableAlambre coaxial RG179; Temperatura de trabajo:-40°C~+70°C ● Junta rotativa hidráulica neumática Canal: 2 canales Medios de comunicación: Aire comprimido / Líquido de lavado Presión de trabajo: 0-1.2MPa; Calibre de conexión: 1/8; Tamaño de la tubería: Φ 6; Tipo de conector: 1/8;

---
