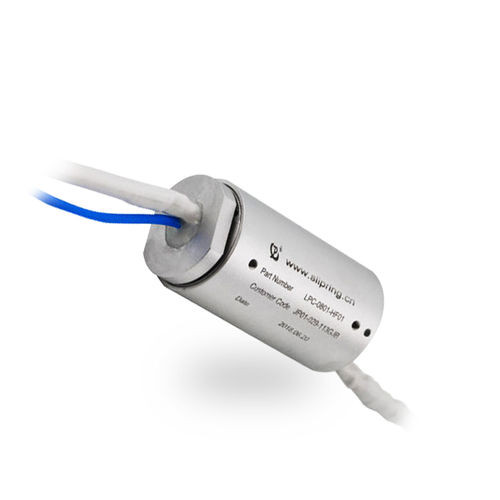

Anillo colector de cápsula LPC-0801-HF01de aluminio anodizadocon contactos de oro
Añadir a mis favoritos
Añadir al comparador
Características
- Estructura
- de cápsula
- Material
- de aluminio anodizado
- Otras características
- con contactos de oro
- Tensión
Máx.: 28 V
Mín.: 0 V
- Corriente primaria
Máx.: 5 A
Mín.: 1 A
- Velocidad de rotación
Máx.: 100 rpm
(628 rad.min-1)Mín.: 0 rpm
(0 rad.min-1)- Número de contactos
Máx.: 9 unit
Mín.: 1 unit
Descripción
Número de parte: LPC-0801-HF01
Circuitos: 8 circuitos * 1A, 1 circuito *HF *Señal
Parte Eléctrica
Voltaje de trabajo: 28VDC Fuerza dieléctrica: 500VAC@50Hz
Aislamiento: 500MΩ@500VDC Ruido eléctrico: ≤15mΩ
Velocidad de trabajo: 0~100 rpm Contacto: Oro a Oro
Vivienda: Aleación de aluminio
Tamaño del cable: AFSP-250-2*0.15mm² Alambre trenzado apantallado (φ1.5)
Longitud del cable: Rotor:800±10mm Estator:800±10mm
Par: ≤0.4N.m Peso: ≤200g
Temperatura: -55°C~+70°C Humedad: ≤95%RH
IP54 Vida: 5 millones de revoluciones
Pieza HF
Resistencia característica: 50Ω Pérdida por inserción: ＜0.5dB
Variación de pérdida de inserción: ＜0.1dB VSWR: ＜1.4
Variación de fase: ＜1° Rango de frecuencia: DC-18GHz
Vivienda: Tamaño del cable de latón: TFLEX405
---
