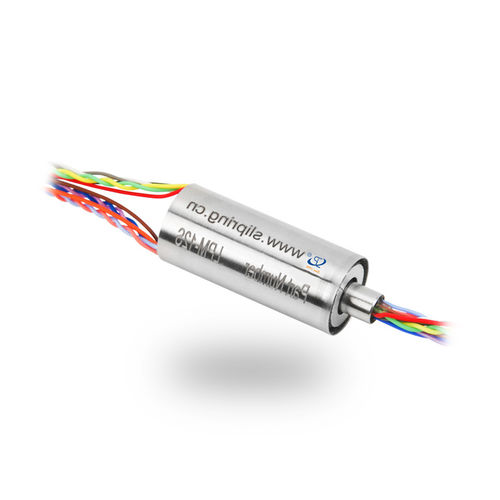

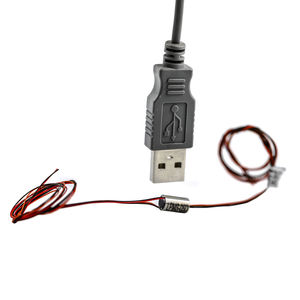

Anillo colector de cápsula LPM-12S

anillo colector de cápsula
anillo colector de cápsula
anillo colector de cápsula
Añadir a mis favoritos
Añadir al comparador


Características

Estructura
de cápsula
Tensión

7 V

Corriente primaria

2 A

Velocidad de rotación

Mín.: 0 rpm
(0 rad.min-1)

Máx.: 300 rpm
(1.885 rad.min-1)

Número de contactos

12 unit

Descripción

Anillo de silenciamiento de la señal de la cápsula compacta Basado en un anillo colector en miniatura, el equipo de I+D de JINPAT desarrolló un nuevo anillo colector de señales: LPM-12S, que utiliza par trenzado para transmitir una variedad de señales. El anillo colector en miniatura tiene un total de 12 circuitos, de los cuales 6 circuitos se utilizan para transmitir señales LVDS, 4 circuitos se utilizan para corriente de 2A, así como 2 circuitos para otras señales Con el fin de lograr un tamaño pequeño y ligero, el anillo colector en miniatura adopta una aleación especial de acero inoxidable como material de la carcasa. Para su tamaño, el anillo colector ha sido diseñado con un diámetro de 12,8 mm y una longitud de 30 mm. Además, debido al contacto oro con oro, la mayor vida útil es de hasta 100 millones de vueltas. Y el anillo colector tiene un bajo voltaje de operación de sólo 7VAC/DC. En la actualidad, el anillo colector en miniatura ha sido entregado a empresas de escáneres 3D de renombre internacional y ha sido bien recibido. Características Calificación de corriente: 6 circuitos@ señales LVDS; 4 circuitos@ 2A; 2 circuitos@ otras señales; Capacidad de voltaje: 7VAC/DC Resistencia dieléctrica: Más allá de 500V@50Hz Aislamiento: 100mΩ@100VDC Ruido eléctrico: dentro de 35 mΩ Régimen de funcionamiento: 0-300rpm Contacto: Metales preciosos Vida: 100 millones de vueltas Temperatura: 0℃~+65℃

---

Catálogos

No hay ningún catálogo disponible para este producto.
