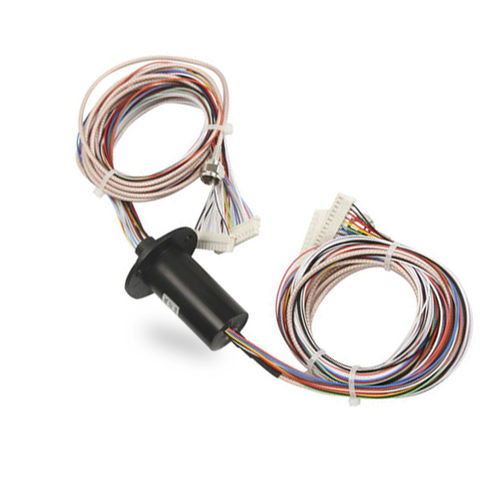

Anillo colector eléctrico LPC-1C2402
de cápsulade alta velocidad

anillo colector eléctrico
anillo colector eléctrico
anillo colector eléctrico
anillo colector eléctrico
anillo colector eléctrico
anillo colector eléctrico
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
eléctrico
Estructura
de cápsula
Otras características
de alta velocidad
Tensión

240 V

Velocidad de rotación

Máx.: 300 rpm
(1.885 rad.min-1)

Número de contactos

Máx.: 24 unit

Descripción

El anillo colector de alta frecuencia es un producto especialmente desarrollado para satisfacer la transmisión de señales digitales en serie de alta velocidad o de señales analógicas. Esta serie de productos soporta la transmisión de señales de alta frecuencia, y también soporta la transmisión mixta de la señal de alta frecuencia y la señal de control de 24V, la señal de comunicación, la fuente de alimentación, el medio fluido. La señal de alta frecuencia adopta 50/75Ω impedancia característica cabeza de estructura coaxial de RF. Característica Contacto de oro en el material de contacto, que puede cumplir con la vida útil de 100 millones de revoluciones El diseño de ranura en V de 90 grados puede girar 360 grados de forma suave e ilimitada, con bajo par de torsión, bajo desgaste y bajo ruido electrónico Resistencia al envejecimiento y a las altas temperaturas Especificaciones Eléctrica y Electrónica - Mecánica Circuitos - total 24circuitos 24*2A - Velocidad de rotación - 0~300rpm Tensión nominal - 240 VAC/DC - Material de los contactos - Oro a Oro Resistencia dieléctrica - 500VAC@50Hz(P) 300VAC@50Hz(S) - Material de la carcasa - Plásticos de ingeniería Resistencia de aislamiento - ≥100MΩ@500VDC (P) ≥100MΩ@100VDC (S) - Longitud del cable - Estator: 250mm Rotor: 250mm Tamaño del cable - AWG28 # Medio ambiente - Otros Temperatura - -20°C~+60°C - Vida útil - Personalizable Humedad - ≤60%RH - Nota: "P" significa potencia, "S" significa señal Grado de protección - Personalizable Parámetros coaxiales Modelo de conexión - BNC/SMA - Rango de frecuencia - 0-3GHz Impedancia específica - 50/75Ω - Material de la carcasa - Latón Pérdida de inserción - <1,2dB - Material de contacto - Metal precioso Pérdida de inserción-WOW - <0,1dB - Tamaño del cable - RG316/RG179 VSWR - <1,6 - Longitud del cable - Estator: 250mm VSWR-WOW - <0,1 - Rotor: 250mm

---

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de JINPAT Electronics Co., Ltd.

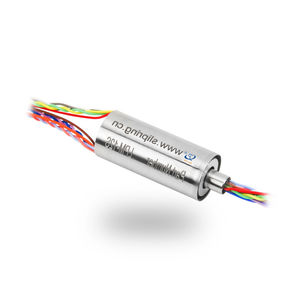

Otros productos de JINPAT Electronics Co., Ltd.
