Anillo colector USB LPC-08A

HD-SDIHDMIde cápsula

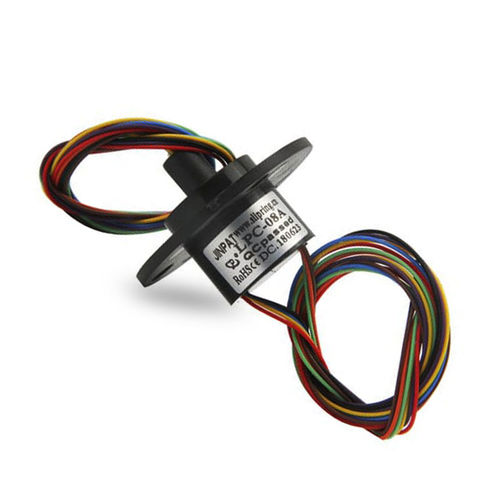

Descripción Esta unidad puede utilizarse en cualquier sistema electromecánico que requiera una rotación continua y sin restricciones mientras se transfiere energía o datos de una estructura fija a una giratoria. También se le llama interfaz eléctrica rotativa, conmutador, colector, pivote o junta rotativa eléctrica. El anillo deslizante de la cápsula LPC-08A es una unidad estándar, disponible en el mercado, que utiliza contactos de oro en la interfaz rotativa. Se utilizan cables de colores tanto en el estator como en el rotor para simplificar las simplificar las conexiones eléctricas. Utilizando un diseño de anillo con ranura en V de 90° para cada anillo, el LPC-08A proporciona un funcionamiento más suave, un par de torsión más bajo y un menor ruido eléctrico que los anillos deslizantes compétitivos. Está disponible en modelos de 1 a 8 circuitos. Características ♦ - Modelos de 8 circuitos ♦ - Conexiones rotativas fiables para la transmisión de energía, señales y datos ♦ - También disponible con anillos de potencia de 5 y 10 amperios combinados con anillos de 2 amperios. ♦ - Los rodamientos de fianza de precisión cumplen o superan los requisitos de vida útil para la mayoría de las aplicaciones comerciales Ventajas ♦ - El bajo par minimiza el presupuesto de par del sistema ♦ - Diseño compacto y funcionamiento suave ♦ - Bajo ruido eléctrico ♦ - Envío rápido ♦ - Capacidad de transferencia de gran ancho de banda Especificaciones Velocidad de funcionamiento - 0-300 rpm Número de circuitos - 8 Tensión - 240 VAC/DC Corriente nominal - 2 amperios por circuito Rango de temperatura - -20°C a +60°C Material de contacto - Oro a Oro Tamaño del cable - Cobre plateado 28# Teflon® UL Longitud del cable - Estándar 250 mm (9.843inch) Resistencia dieléctrica - >500 VAC @50Hz, entre cada circuito Resistencia de aislamiento - 100 MO @500 VDC Ruido eléctrico - <35mO
