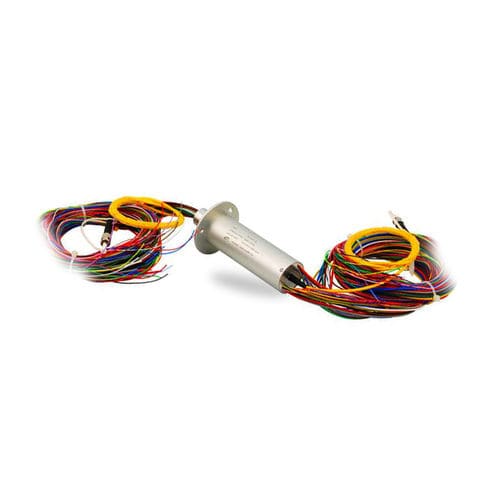

Anillo colector electro-óptico LPC-0910-3502-FO01
de cápsulapara la robóticapara antena radar

anillo colector electro-óptico
anillo colector electro-óptico
anillo colector electro-óptico
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
electro-óptico
Estructura
de cápsula
Aplicaciones
para la robótica, para antena radar, para aplicaciones militares, para aplicaciones de videovigilancia, para aplicaciones industriales, para plataforma petrolífera, médico
Material
aleación de aluminio
Otras características
compacto, IP54, con contactos de oro
Tensión

240 V

Corriente primaria

10 A

Velocidad de rotación

Máx.: 100 rpm
(628 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Número de contactos

45 unit

Descripción

JINPAT LPC-0910-3502-FO01 es un anillo deslizante de alta precisión con un diseño compacto. Con una junta rotativa óptica integrada, este modelo de anillo deslizante es capaz de transmitir potencia, señales y señales ópticas. Este modelo de anillo colector adopta una aleación de aluminio como material de la carcasa y un metal precioso como material de contacto. Al adoptar una técnica especial de construcción y fabricación, el LPC-0910-3502-FO01 muestra una gran anti-interferencia, y garantiza una pérdida de paquete de datos extremadamente baja. Es muy suave durante la rotación, por lo que apenas produce ruido eléctrico. El LPC-0910-3502-FO01 adopta una técnica avanzada en el campo, y es bien recibido entre los clientes. Esta cápsula de anillo deslizante óptico es apta para dispositivos eléctricos con demanda de transmisión de señales ópticas. Circuitos - 9circuitos* 10A, 35circuitos*2A, 1* Fibra Tensión de trabajo - 240 VDC Resistencia dieléctrica - Entre circuitos≥500V@50Hz Aislamiento - 100MΩ@100VDC Ruido eléctrico - ≤15mΩ Velocidad de trabajo - 0~100 rpm Contacto - Metal precioso Carcasa - Aleación de aluminio Tamaño del cable - AWG17# /28# Longitud del cable de fibra - Rotor:1000±5 mm Estator:1000±5 mm Longitud del cable de fibra - Rotor: 800±5 mm Estator: 800±5 mm Longitud de onda - 1310-1650mm Pérdida de inserción - <2dB Pérdida de retorno - >40dB Tipo de fibra óptica - monomodo Tipo de conector - ST Temperatura - -40°C~+85°C Humedad - ≤60%RH IP - IP54

---
