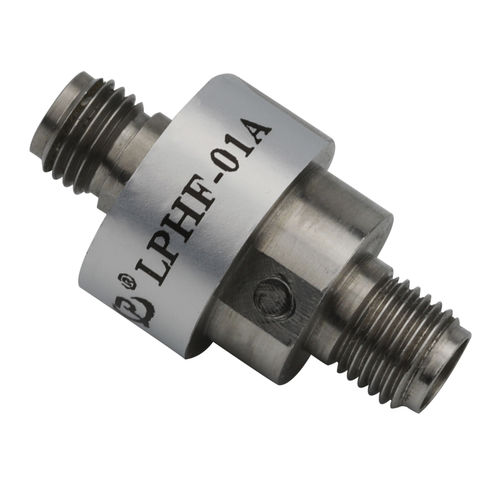

Anillo colector de transmisión de señales LPHF-01A

para antena radarde transmisión de vídeoestándar

Anillo deslizante rotativo RF Características y ventajas Excelente en efectos de blindaje y capacidad anti-interferencia Unidad integrada de alta frecuencia y eléctrica El diseño modular y la integración física hacen que su estructura sea compacta Pérdida de inserción, VSWR y phase-WOW ultrabajos Tipo de conector opcional Larga vida útil Rentable Sin mantenimiento Anillo deslizante giratorio de RF Solución personalizada : Disponible para la transmisión separada de señales de alta frecuencia de uno o varios canales o la transmisión integrada de señal eléctrica (200 circuitos como máximo) y alta frecuencia Admite la transmisión simultánea de múltiples señales o canales (4 como máximo) Especificación Canal - 1 Rango de frecuencia - DC a 18GHz SVWR, máx. - 1,20@ 0 a 6GHz; 1,25@ 6 a 12GHz; 1,35@ 12 a 18 GHz Variación SVWR - 0.03 Pérdida de Inserción - 0.25 dB@ 0 a 6GHz; 0,35dB@6 a 12GHz; 0,50dB @12 a 18GHz Variación de la pérdida de inserción - 0,04dB Fase, máx. - 1° Potencia de pico, máx. - 1500W Potencia media, máx. - 200W@1 GHz; 30W@18GHz Velocidad de trabajo, máx. - 100 RPM Tipo de conector - SMA hembra (50Ω) Material de los contactos - Cobre de berilio Material del conector - Acero inoxidable Carga axial de la superficie del extremo, máx. - ±2N Carga radial de la superficie del extremo, máx. - ±2N Par de arranque - 0,5Ncm, máx Par de trabajo - 1Ncm, máx Peso 10g Temperatura de trabajo - -40~+70℃ Humedad - 85% Grado de protección - IP40 Vida útil - 0,5 millones de revoluciones
