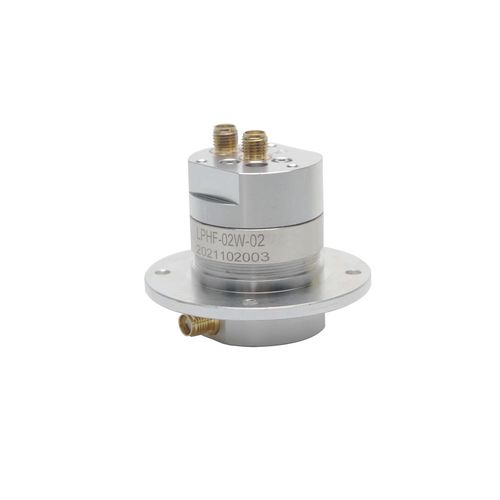

Anillo colector de cápsula LPHF-02W-2

para antena radarpara aplicaciones marinaspara aplicaciones militares

Las juntas rotativas de alta frecuencia incluyen juntas rotativas coaxiales, juntas rotativas de guía de ondas, juntas rotativas de guía de ondas coaxiales. También pueden llamarse anillos colectores de alta frecuencia o anillos colectores de radiofrecuencia. Estos anillos deslizantes están especialmente diseñados para las señales de alta frecuencia / señales de radiofrecuencia LPHF-02W-2La velocidad de este producto puede alcanzar 200rpm, la vida >5 millones, CH1:DC-18GHz,vswr<1.5,CH2:DC-10GHz,vswr<2.4, los dos canales tienen una frecuencia más alta, el rendimiento tiene ventaja sobre los compañeros, y este modelo puede cumplir con la forma de salida radial del extremo del estator del cliente para reducir la limitación de espacio axial. Especificaciones Canal CH1 CH2 Par de arranque 0.05Nm@ temperatura ambiente Interfaz Tpe SMA-F(50ohm) SMA-F(50ohm) Par de rotación continuo 0,05Nm@ temperatura ambiente Velocidad de rotación, máx. 250rpm Rango de frecuencia DC-18GHz y DC-10GHz Vida útil ≥ 5 millones de revoluciones Potencia máxima, Max. 1000W Material de la carcasa: aluminio Potencia media máx. 60W@4.5GHz y 10W@4.5GHz Pérdida de inserción, Max 0.5dB /0.54dB Temperatura de funcionamiento -45~+70*C
