Fresadora CNC 3 ejes VH550
verticalhorizontalde columna

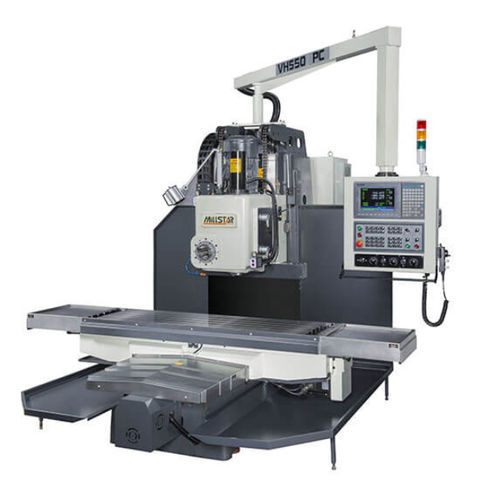

Fresadora CNC 3 ejes - VH550  -  JIUH-YEH PRECISION MACHINERY CO., LTD. - vertical / horizontal / de columna
Fresadora CNC 3 ejes - VH550  -  JIUH-YEH PRECISION MACHINERY CO., LTD. - vertical / horizontal / de columna
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
3 ejes
Orientación del husillo
vertical, horizontal
Estructura
de columna
Nariz del husillo
NT50
Otras características
de alta precisión
Carrera X

1.500 mm
(59,06 in)

Carrera Y

900 mm
(35,43 in)

Carrera Z

790 mm
(31,1 in)

Velocidad de rotación

Mín.: 45 rpm
(283 rad.min-1)

Máx.: 1.500 rpm
(9.425 rad.min-1)

Potencia

10 ch
(10 hp)

Altura máxima de la pieza

520 mm
(20 in)

Peso total

6.000 kg
(13.227,74 lb)

Longitud total

4.500 mm
(177,2 in)

Anchura total

3.780 mm
(148,8 in)

Altura total

2.980 mm
(117,3 in)

Descripción

La bancada, la columna, el sillín y la mesa de la fresadora CNC de bancada VH550 están fabricados en fundición de metano de alta calidad, con alivio de tensiones para una gran estabilidad. Todas las guías deslizantes están templadas, rectificadas con precisión y recubiertas con Turcite-B para una máxima resistencia al desgaste. Los ejes X, Y están protegidos por cubiertas telescópicas de acero inoxidable. El accionamiento de los ejes X, Y emplea tornillos de avance de alta precisión, combinados con tuercas dobles, que garantizan una gran precisión de avance. El husillo se desplaza sobre precisos rodamientos de contacto angular. El husillo está fabricado con precisión en acero aleado SCM21, tratado térmicamente y rectificado con precisión. Todos los engranajes del cabezal de fresado están templados y rectificados con precisión para un funcionamiento silencioso. El avance del eje X está accionado por un servomotor de alto par que proporciona una velocidad de avance variable. El potente motor del husillo proporciona una alta velocidad de arranque de viruta. Opción de controlador CNC Fanuc o Mitsubishi. Todos los modelos de fresadoras de bancada pueden convertirse en sistemas controlados por CNC. Accesorios estándar: Sistema de lubricación automática Sistema de refrigeración Caja de herramientas Tornillo de la barra de tracción del husillo Zapatas de nivelación Tornillos de nivelación Bloqueo neumático de los ejes Y,Z(480,550,650,780) Transformador (sólo exportación) Accesorios opcionales: todos los tornillos (X,Y) Barra de tracción neumática(Vertical y horizontal) mesa giratoria de 4 ejes (manual) (1o,5o,15o) Electric magnet(400X800,500X1000) Equipo de frenado de husillo (husillo vertical y horizontal) Tornillo de banco(16",20") Juego de pinzas de fresado Juego de mordazas universales Bandeja de refrigerante Protector de virutas Media tapa para mesa de trabajo 3 ejes D.R.O(marca Fagor) Norma CE

---

* Los precios no incluyen impuestos, gastos de entrega ni derechos de exportación. Tampoco incluyen gastos de instalación o de puesta en marcha. Los precios se dan a título indicativo y pueden cambiar en función del país, del coste de las materias primas y de los tipos de cambio.
