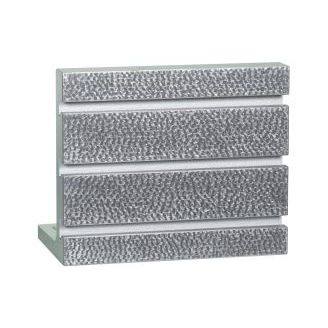

Soporte en escuadra de fijación

90°fundición

Para utilizar como herramienta de sujeción de precisión en máquinas herramienta, placas de superficie y MMC. Diseño Cuerpo de fundición intrínsecamente estable y resistente a la deformación. La superficie de apoyo está equipada con ranuras de sujeción. A partir de la longitud común de los bordes de 300 mm, se integran arriostramientos diagonales en la parte posterior. Tipo BS, superficie de sujeción con ranuras de sujeción (sin foto). >Precisa por dos lados, nº 65001. >Todos los lados precisos, nº 65021. Tipo BN, superficie de sujeción con ranuras de sujeción en T según DIN 650 >Precisa por dos lados, nº 65101. >Todos los lados precisos, nº 65121. Trabajo >2 lados precisos, la superficie de apoyo y la superficie de sujeción están finamente trabajadas, son planas y rectangulares con las precisiones indicadas. El resto de las superficies laterales están acabadas. >Todos los lados precisos, la superficie de apoyo, la superficie de sujeción y las caras laterales estrechas están finamente trabajadas, son planas, paralelas y rectangulares con las precisiones indicadas. Precisión >Precisión JFA grado II: 0,020 mm, rectificado >Precisión JFA grado I: 0,008 mm, raspado y tocado >JFA grado de precisión I+: 0,004 mm, especialmente raspado y tocado >JFA grado de precisión I++: 0,002 mm, raspado fino y tocado
