Aparato de medición de rectitud LL

de superficiede planitudelectrónico

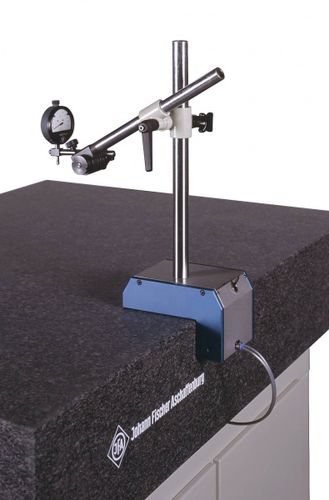

Se utiliza para medir la rectitud y el paralelismo Construcción El soporte de medición GL1 se guía con aire en la cara superior y en la cara exterior de, por ejemplo, una placa de superficie o una viga de medición de piedra dura natural. La sujeción previa por vacío garantiza una guía rígida para la realización de las tareas de medición. La planitud de ambas caras de guía y su rectangularidad deben estar dentro de 0,005 mm. Movimiento manual sin abrasión ni resistencia. Se puede lograr una precisión de lanzamiento de hasta 1 µm / m, cuando las caras de referencia se trabajan en las precisiones correspondientes. Para la sujeción fuera del soporte de medición se desconectan los cojinetes de aire. Para el funcionamiento se necesita una unidad de aire-vacío, provista de aire comprimido pre-filtrado min. 5 bar. El brazo transversal y la fijación de la sonda de medición pueden ajustarse por separado. Con ajuste fino en la fijación y orificio de 8 mm para reloj comparador o sonda electrónica. Datos técnicos >Columna Ø 25 mm, longitud 300 mm >Brazo transversal Ø 20 mm, longitud 300 mm >Ajuste fino para la sonda de medición >Precisión de hasta 1 µm / m Características técnicas Las caras de referencia tienen la precisión correspondiente. Planicidad y rectangularidad de las caras de precisión dentro de 5µm. Funcionamiento con aire comprimido filtrado - min. 5 bar, libre de aceite y agua.
