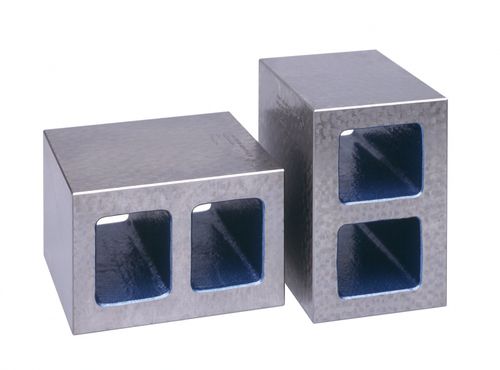

Aparato de medición de alta precisión

Especificación Hecho de hierro fundido especial. Trabajado en pares. >Diseño A: Sin ranura de sujeción. Sin ranura en T. >Diseño B: Con ranura de sujeción (no se muestra). >Diseño C: Con ranura en T según DIN 650 (no en la foto). Trabajo >4 caras precisas. Las 4 caras longitudinales se trabajan por pares, planas, paralelas y rectangulares entre sí según los grados de precisión indicados. Las caras frontales están rectificadas. . >6 caras precisas. Todas las caras se trabajan por pares, planas, paralelas y rectangulares entre sí según los grados de precisión indicados. Grado de precisión JFA III >Precisión de 0,040 mm, rectificado y egalizado. >Diseño A, 4 caras precisas, nº de pedido. 620012. 6-lados precisos, número de pedido. 620212. >Diseño B, 4 caras precisas, nº de pedido 621012. 6 lados precisos, número de pedido 621212. >Diseño C, 4 caras precisas, nº de pedido 622012. 6 lados precisos, número de pedido 622212. JFA precisión grado I >Precisión de 0,010 mm, raspado fino y tocado. >Diseño A, 4 caras precisas, nº de pedido. 620015. 6 caras precisas, nº de pedido. 620215. >Diseño B, 4 caras precisas, nº de pedido 621016. 6 lados precisos, número de pedido 621216. >Diseño C, 4 caras precisas, nº de pedido 622016. 6 lados precisos, número de pedido 622216. JFA grado de precisión I++ >Precisión de 0,002 mm, desechado y tocado en ejecución fina. >Diseño A, 4 caras precisas, nº de pedido 620017. 6 caras precisas, nº de pedido. 620217. >Diseño B, 4 caras precisas, nº de pedido 621017. 6 lados precisos, número de pedido 621217. >Diseño C, 4 caras precisas, nº de pedido 622017. 6 lados precisos, número de pedido 622217.
