Contracabezal

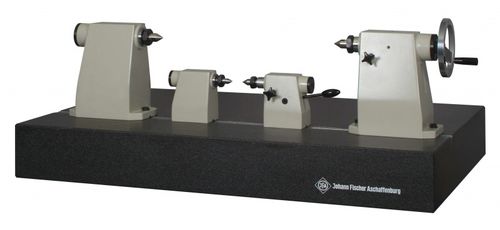

Para el uso con ranuras en T de bancos de medición y placas de superficie para acomodar piezas de trabajo con simetría de rotación. Diseño Los cuerpos son de hierro fundido. Las caras de apoyo están finamente raspadas a mano. Los manguitos del contrapunto, los muelles de ranura y los centros reemplazables de 60° son de acero templado. Los contrapuntos tienen muelles de ranura de acero endurecido. Cada contrapunto está equipado con un centro 60°. Los centros 60° tienen tuercas de extracción. Hay un contrapunto con punto central fijo y un contrapunto con punto central ajustable. Este contrapunto se puede ajustar mediante una rueda manual o una palanca manual. Los contrapuntos pueden posicionarse en ranuras en T según DIN 650. Hasta una altura central de 300 mm, los contrapuntos se sujetan con la palanca de sujeción del empujador. Los contrapuntos con una altura central de 250 mm y superior están equipados con tornillos adicionales para las ranuras en T. Diseño con palanca manual El centro de un contrapunto está cargado por resorte y puede ajustarse mediante una palanca manual. Este diseño puede elegirse para contrapuntos con una altura central de hasta 300 mm. Diseño con volante El centro de un contrapunto se ajusta mediante un volante autoblocante. Especialmente adecuado para la sujeción sensible de piezas pesadas o que pueden deformarse fácilmente. Precisión Altura y paridad lateral del eje de los centros en relación con las caras de la base de los contrapuntos, así como con las caras guía de los muelles de ranura templados y rectificados. >0,002 mm, diseño palanca de mano, nº 312 01 0 >0,002 mm, diseño del volante, nº 314 01 0 >0,012 mm, diseño palanca de mano, No. 312 11 0 >0,012 mm, volante de diseño, nº 314 11 0
