Aparato de pruebas de concentricidad

manualde mesade precisión

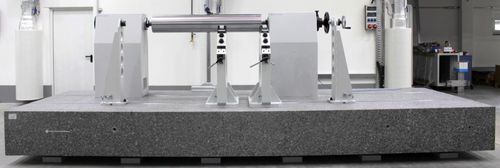

Sujeción y medición micrométrica de piezas grandes con simetría de rotación - sin centro y entre centros Superestructura / Funcionalidad La base de la superestructura está formada por una placa base de piedra dura natural. En la parte superior, finamente rectificada y lapeada en sentido longitudinal, se encuentran dos ranuras planas y paralelas de guía y sujeción en T de acero. Un par de rodillos de bloque de calibración se utiliza para el apoyo sin centro definido de las piezas a medir. Los rodillos se ajustan por medio de los bloques de calibre para que la altura nominal del eje de las piezas a medir no cambie, independientemente del diámetro del cojinete de las piezas. Equipados con resortes de acero machihembrados y un sistema de transporte neumático en la base, los rodillos se mueven y posicionan a mano de forma resistente al desgaste y de fácil manejo. Para evitar un desplazamiento axial de las piezas a medir debido a la rotación, se proporcionan dos topes axiales, diseñados como construcción estable de acero/soldadura, como contraportadas. Un par de contrapuntos con cuerpos de base de fundición especial, así como púas y muelles ranurados de acero templado, sirven para el apoyo definido de las piezas a medir entre los centros. La sujeción de las piezas a medir se realiza mediante el ajuste manual de una de las pinzas del contrapunto a través de un volante. Al igual que los carros de rodillos del bloque de medición, los contrapuntos también se desplazan y posicionan con un sistema de transporte neumático. Un instrumento ejemplar para llevar a cabo las tareas de medición es un soporte de medición con columna ajustable y ajuste fino, a cuyo brazo de medición se acopla un reloj de comparación o un indicador fino.
