Sistema de medición de concentricidad

con calibrede tubosde eje

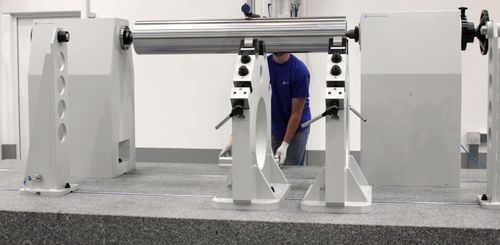

Ajustable para diferentes diámetros de rodamientos con el uso de calibradores. Para mediciones de concentricidad de alta precisión de piezas rotacionalmente simétricas como ejes, rodillos y tubos. La construcción de los bloques de rodillos de precisión JFA está diseñada para acomodar piezas de trabajo muy pesadas. Estos instrumentos de precisión también pueden utilizarse en combinación con un par de contrapuntos o un cabezal de husillo con contrapunto. Construcción - estructura rígida de soporte de rodillos El cuerpo principal es de hierro fundido o acero. Los soportes de los rodillos son de acero. La precisión de funcionamiento de los rodillos de alta precisión de los rodamientos es de hasta 0,002 mm. Con tuercas en T de acero endurecido finamente pulidas. Los bloques de rodillos de precisión son ajustables con galgas. Se pueden posicionar y sujetar en las ranuras de guía en T y de sujeción de, por ejemplo, las placas de superficie. Construcción - estructura de soporte de rodillos flotante La estructura de soporte de los rodillos es perpendicular al eje de la pieza de trabajo Flotante. El resto de la ejecución como se ha descrito anteriormente. Estos bloques de rodillos de precisión se utilizarán, si la longitud y el peso de las piezas de trabajo exigen el apoyo de más de dos rodamientos. Eso permite que las piezas de trabajo en la rotación a 0 - 360 ° para seguir la concentricidad de los rodamientos hacia el lado. Los fallos de concentricidad se vuelven medibles. La desviación de la pieza de trabajo se elimina. Ajuste del diámetro del rodamiento con las dimensiones finales Los apoyos de los rodillos se pueden preajustar de acuerdo con los diámetros conocidos con la ayuda de bloques de calibre, de modo que las piezas de trabajo con diferentes diámetros exteriores también se pueden alinear con alta precisión, así como iguales al eje ideal.
