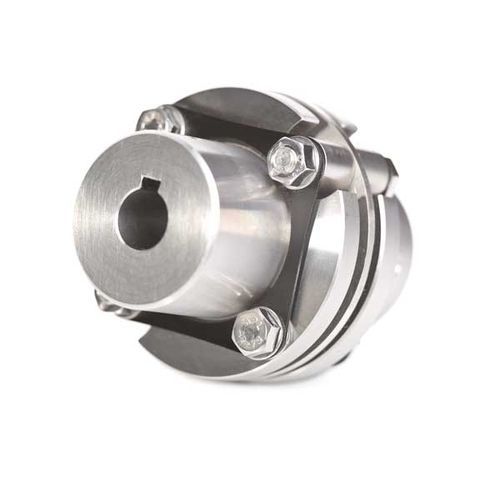

Acoplamiento flexible HKS series

de codificadorcompactosin contragolpe

Para encoders que requieren seguridad funcional (PL e) Adecuado para montajes de brida con poco desplazamiento Sin juego, resistente a la torsión y a prueba de fallos Prolongación de la vida útil de los encoders Descripción Los acoplamientos de discos múltiples metálicos HKS resistentes a la corrosión compensan una desalineación angular de hasta 0,5° y una desalineación axial de hasta ±1 mm, prolongando así la vida útil de los encoders. Son componentes de seguridad según DIN EN ISO 13849-2 (PL e) con declaración de conformidad CE y diseñados con altos factores de seguridad para la resistencia a la fatiga y la exclusión de fallos. Además, los acoplamientos de seguridad de una sola junta HKS se pueden utilizar para implementar acoplamientos de encoders a prueba de fallos en zonas peligrosas. Esto los hace ideales para condiciones de funcionamiento extremas. Los acoplamientos de articulación simple están disponibles con diferentes longitudes de cubo y diámetros interiores, así como acoplamientos aislados para acoplamientos con riesgo de corriente en el eje. Datos técnicos Aplicación Compensación de desalineación axial Compensación desplazamiento angular Puntos de fijación con requisitos de seguridad funcional (SIL/PL) Puntos de fijación en atmósferas potencialmente explosivas (ATEX / IECEx) Aislamiento contra corrientes existentes en el rodamiento/eje Precisión de montaje Desplazamiento angular: hasta 0,5° / desalineación axial: hasta ±1 mm Lado de accionamiento del agujero máx. Ø 22 mm con chavetero Diámetro exterior Ø 54 mm Resistencia a los golpes 10 g (brevemente 100 g) Resistencia a las vibraciones 3 g (brevemente 20 g) Opciones mecánicas Aislamiento contra corrientes de rodamiento/eje (tipo HKSI) Posibilidad de montaje en ejes de mayor diámetro con eje adaptador
