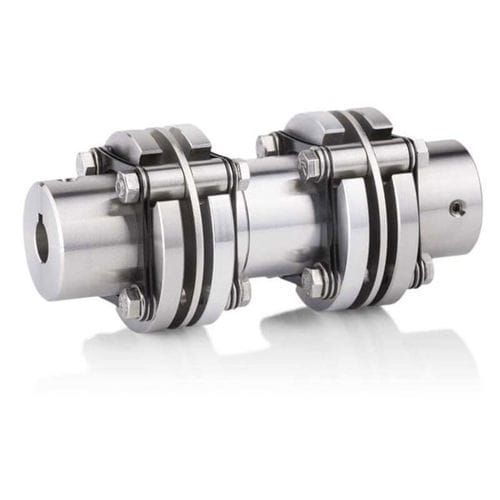

Acoplamiento flexible HKDS

de codificadorde doble articulacióncon collar de eje

Para encoders que requieren seguridad funcional (PL e) Adecuado para montajes de pie e implementos con mayor desplazamiento Sin juego, resistente a la torsión y a prueba de fallos Prolongación de la vida útil de los codificadores Opciones: versión aislada, versión Ex-proof Descripción Los acoplamientos de discos múltiples metálicos HKDS resistentes a la corrosión compensan una desalineación paralela de hasta 0,5° y una desalineación axial de hasta ±1,5 mm, prolongando así la vida útil de los encoders. Son componentes de seguridad según DIN EN ISO 13849-2 (PL e) con declaración de conformidad CE y diseñados con elevados factores de seguridad para la resistencia a la fatiga y la exclusión de fallos. Además, los acoplamientos de doble junta de seguridad HKDS pueden utilizarse para implementar acoplamientos de encóder a prueba de fallos en zonas peligrosas. Esto los hace ideales para condiciones de funcionamiento extremas. Los acoplamientos de doble articulación están disponibles con diferentes longitudes de cubo y diámetros interiores, así como acoplamientos aislados para conexiones con riesgo de corriente en el eje. Datos técnicos Aplicación Compensación de desalineación axial Compensación de desalineación paralela Puntos de fijación con requisitos de seguridad funcional (SIL/PL) Puntos de fijación en atmósferas potencialmente explosivas (ATEX / IECEx) Aislamiento contra corrientes existentes en el rodamiento/eje Precisión de montaje Desalineación radial: hasta ±0,5 mm / desalineación axial: hasta ±1,5 mm
