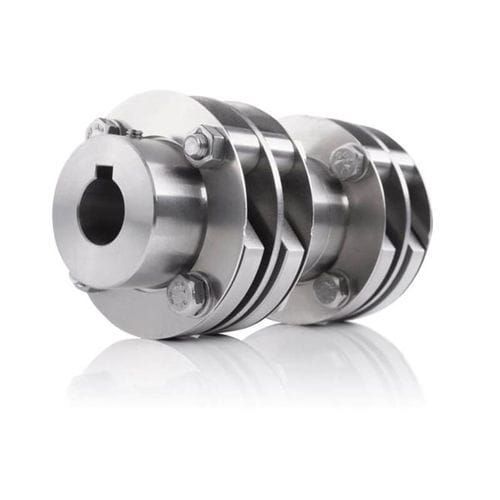

Acoplamiento rígido a la torsión HKD

de codificadordoblecon collar de eje

Para fijaciones de codificadores con mayor desplazamiento, por ejemplo, fijaciones de pie Sin juego, resistente a la torsión y a prueba de fallos Mayor vida útil de los codificadores Opción: versión aislada Descripción Los acoplamientos de discos múltiples metálicos HKD resistentes a la corrosión compensan una desalineación paralela de hasta 0,5° y una desalineación axial de hasta ±1,5 mm, prolongando así la vida útil de los encoders. Los acoplamientos de doble articulación están disponibles con diferentes longitudes de cubo y diámetros interiores, así como acoplamientos aislados para acoplamientos con riesgo de corriente en el eje. Datos técnicos Aplicación Compensación de desalineación axial Compensación de desalineación paralela Aislamiento contra corrientes existentes en el rodamiento/eje Precisión de montaje Desalineación radial: hasta ±0,5 mm / desalineación axial: hasta ±1 mm Lado de accionamiento del agujero máx. Ø 22 mm con chavetero o abrazadera Lado del codificador máx. Ø 22 mm con chavetero o abrazadera Diámetro exterior Ø 54 mm Resistencia a los golpes brevemente 50 g Resistencia a las vibraciones brevemente 10 g Opciones mecánicas Aislamiento contra corrientes de rodamiento/eje (tipo HKSI) Posibilidad de montaje en diámetros de eje mayores con eje adaptador Longitud total 66-120 mm
