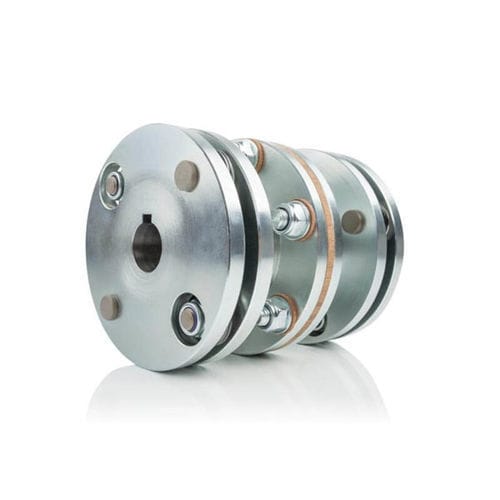

Acoplamiento rígido a la torsión HKI 97-112

para generadorde codificadordoble

Ideal para pares elevados Para fijaciones con mayor desplazamiento (paralelo / axial) Sin juego, resistente a la torsión, robusto y aislado Descripción Los acoplamientos de discos múltiples metálicos HKI, aislados y resistentes a la corrosión, compensan el aumento de la desalineación paralela hasta ±1 mm y el aumento de la desalineación axial hasta ±2 mm, prolongando así la vida útil de los tacogeneradores. Los acoplamientos de doble articulación están disponibles opcionalmente con opciones de montaje para diámetros de agujero grandes de hasta 40 mm y para ejes sin chaveta (sujeción) o eje cónico. Datos técnicos Aplicación Compensación de la desalineación axial Compensación de desalineación paralela Aislamiento contra las corrientes existentes en el rodamiento/eje Precisión de montaje Desalineación radial: hasta ±1 mm / desalineación axial: hasta ±2 mm Tipo de acoplamiento Acoplamiento de acero inoxidable con tornillos de plástico (aislado eléctricamente) Lado de accionamiento del taladro máx. Ø 40 mm con chavetero / cono 20 mm o 32 mm Lado del codificador máx. Ø 40 mm con chavetero / cono: 20 mm o 32 mm Diámetro exterior Ø 97 mm Resistencia a los golpes 10 g (brevemente 100 g) Resistencia a las vibraciones 3 g (brevemente 20 g) Temperatura de funcionamiento -40 °C a +110 °C
