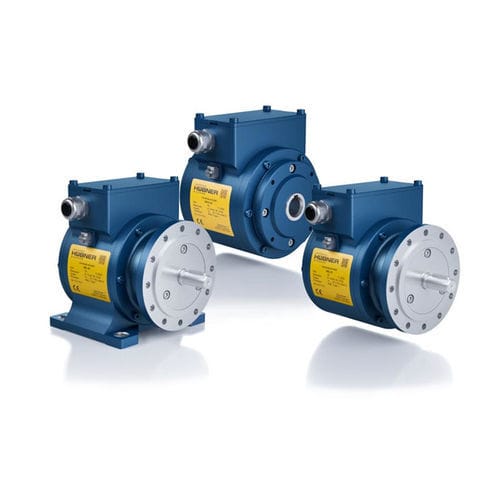

Encoder rotativo absoluto U-ONE Generation II (LWL)

óptico13 bits15 bits

Unidad básica para el sistema de encóder U-ONE Generación II (LWL) Para montaje directo en el eje de aplicación: medición de velocidad y posición Transmisión de señales sin interferencias con un solo cable de fibra óptica a los módulos funcionales del cuadro de distribución (hasta 1.000 m) Descripción Las unidades básicas de los avanzados sistemas de encóder universal U-ONE Generation II determinan la velocidad y la posición directamente en el eje de aplicación. Convierten la información sobre la velocidad y la posición angular en el transmisor de fibra óptica integrado en señales ópticas y las transmiten a través de un solo cable de fibra óptica al módulo controlador U-ONE del cuadro de distribución sin interferencias. Las unidades básicas son adecuadas tanto para su uso en plantas nuevas como para una solución de modernización. No se requieren componentes mecánicos adicionales, como engranajes de aumento de velocidad, engranajes de distribución o acoplamientos de distribución. Funciones de las unidades básicas U-ONE(-SAFETY)-LWL Medición segura y precisa de la velocidad y la posición del eje de aplicación Conversión de datos en señales ópticas Transmisión al módulo controlador en el cuadro eléctrico a través de un cable de fibra óptica Medición de velocidad y posición con transmisor FOC integrado Alta precisión gracias al montaje directo sin engranaje en el eje de la aplicación y a la alta resolución (13 bits monovuelta / 15 bits multivuelta) Transmisión de señales sin interferencias a los módulos funcionales del cuadro eléctrico a través de un solo cable de fibra óptica (hasta 1000 m) Alta fiabilidad incluso en condiciones de funcionamiento extremas Datos técnicos Tensión de alimentación 15-27 VCC Resolución Monovuelta 13 bit (8192 pasos por rotación) Multivuelta 15 bits (32768 rotaciones)
