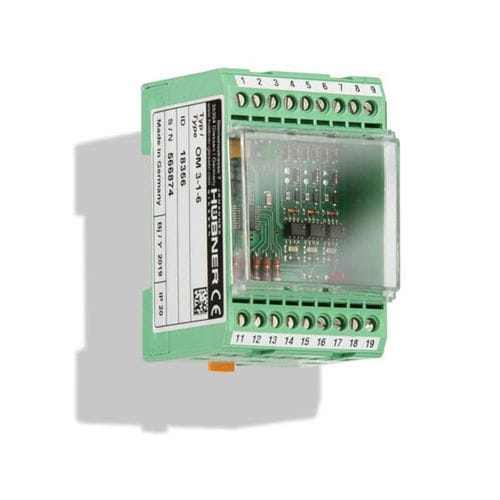

Convertidor de señal impulsos OM 3-1

HTLincrementalen riel DIN

Conversión del nivel de señal, eliminación de señales parásitas Aislamiento eléctrico de entrada y salida mediante optoacopladores Opción: tensión de alimentación 5 V o 12-30 V Descripción Los convertidores de impulsos (convertidores de señal) convierten las señales del codificador rotatorio de HTL a TTL o de TTL a HTL. Se utilizan para el aislamiento eléctrico, la conversión del nivel de señal y la eliminación de señales parásitas. Las etapas de salida permiten la transmisión de señales a través de cables de gran longitud a altas frecuencias de salida. Los optoacopladores aíslan las entradas de las salidas. Se señaliza el cortocircuito o la sobrecarga de las etapas de salida. Los módulos pueden fijarse a carriles de montaje estándar (EN 50 022).. Datos técnicos Tensión de alimentación 12-30 VCC Entrada de señal TTL (onda cuadrada 2,8-6 V) Salida de señal TTL (0°, 90°, N y las respectivas señales invertidas) Gama de frecuencias 0-250 kHz Carcasa Carcasa electrónica para rieles de montaje estándar Dimensiones 50 x 75 x 52 mm Conexión eléctrica bornes de tornillo PHOENIX COMBICON de 18 polos 2,5 mm2 Rango de temperatura del aparato -20 °C a +70 °C Grado de protección IP20 (instalación en cuadro eléctrico) Opciones del dispositivo / Función Conversión aislada de HTL en TTL o viceversa con diferentes tensiones de alimentación: 12 - 30 V 5 V
