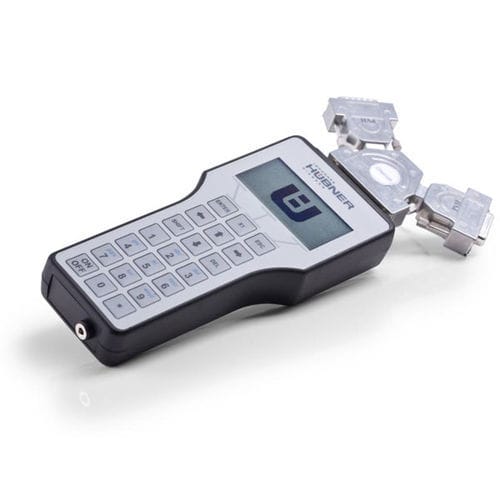

Útil de diagnóstico para codificador rotativo EDU

enchufablede mano

Pruebas funcionales de codificadores rotatorios incrementales instalados De aplicación universal para la puesta en servicio, la reparación y el mantenimiento Funciones versátiles de medición y comprobación Incluida la modulación de la frecuencia de rotación Descripción Las unidades de diagnóstico de encóderes son dispositivos de medición manuales polivalentes para comprobar in situ el funcionamiento de los encóderes rotativos incrementales instalados. Están equipados con una pantalla y ofrecen amplias funciones. Entre ellas se incluyen la detección HTL/TTL, la detección de recuento de impulsos, la comprobación de señales, la medición de frecuencia, la medición de velocidad y la detección de amplitud. Además, son adecuados para mediciones de modulación de frecuencia rotacional con el fin de evaluar la calidad de la fijación del codificador rotatorio. Datos técnicos Aplicación Comprobación del funcionamiento de los codificadores incrementales Tensión de alimentación 12-30 VCC Entrada de señal Codificador incremental (0 - 30 V) Rango de frecuencias 0-100 kHz Dimensiones 190 x 90 x 35 mm Pantalla / Funciones Adquisición de la frecuencia de impulsos Comprobación de la trayectoria de la señal Medición de frecuencia Medición de la velocidad Adquisición de amplitudes de señal Medición de la modulación de la frecuencia de rotación Medición de la simetría (visualización gráfica y numérica) Fases (visualización gráfica y numérica) Alcance de suministro Unidad de diagnóstico portátil EDU Fuente de alimentación enchufable Pilas recargables (3x AA, máx. 2100 mAh) Cable de conexión para codificador tipo FG Software de PC adicional para guardar, leer y visualizar valores
