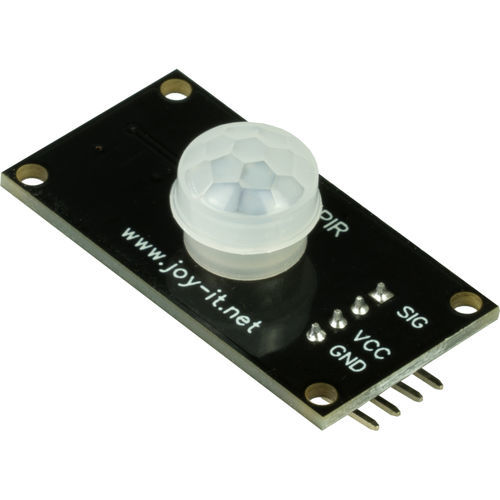

Detector de movimiento SBC-PIR

de infrarrojospiroeléctrico

El sensor de este módulo es un sensor infrarrojo piroeléctrico que detecta el movimiento en la zona de detección de la lente de Fresnel y luego emite una señal "HIGH" en el pin de salida del sensor "SIG" durante 3 segundos. Después, la señal vuelve a cambiar al estado "LOW". El potenciómetro soldado se utiliza para el ajuste variable del alcance. Con la ayuda de este módulo y un microcontrolador como Raspberry Pi o Arduino, se puede utilizar para sistemas de seguridad o automatización, entre otros. SENSOR Detector de movimiento PIR PRINCIPIO DE FUNCIONAMIENTO Rayos infrarrojos piroeléctricos CARACTERÍSTICA ESPECIAL Alcance infinito TENSIÓN DE ALIMENTACIÓN entre 3-5 voltios INTERFAZ DEL MÓDULO 4 Pines CHIP DETECTOR BIS0001 ÁNGULO DE DETECCIÓN 120° RANGO DE DETECCIÓN máx. 6 metros (3 metros estándar) RANGO DE DETECCIÓN VARIABLE MEDIANTE POTENCIÓMETRO Ajuste del regulador de sensibilidad en la placa del módulo mediante un destornillador en cruz DIMENSIONES 21 x 40 x 19 mm ARTÍCULOS ENVIADOS Detector de movimiento SBC-PIR
