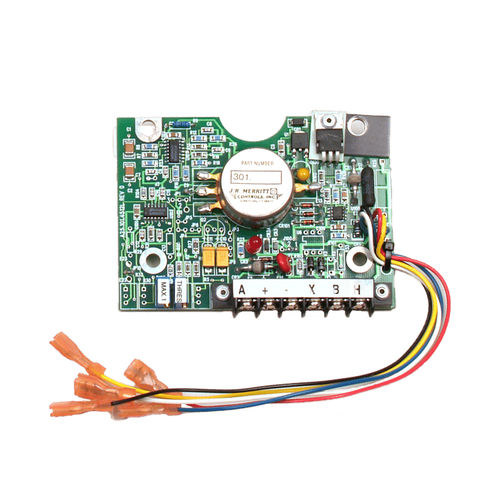

Módulo con modulación de ancho de impulso (PWM) PFC

PFC Tarjeta de tensión PWM con umbral, y ajustes completos de salida y diagnósticos LED. Visión general - PWM con umbral - Ajustes completos de salida - Diagnóstico LED Opciones: - Doble ajuste de salida completa - Ajuste de rampa - Ajuste de rango alto/bajo - Modelos de 12 y 24 V para la mayoría de válvulas de bobina simple y doble Aplicación: PFC & PFC/CR - Control proporcional preciso para válvulas electrohidráulicas para equipos de manipulación de materiales y maquinaria industrial en planta. PFC - Las tarjetas de derivación no reguladas son económicas y se utilizan para controlar válvulas electrohidráulicas para equipos móviles y de planta en los que una variación en la salida no es crítica para el rendimiento de los equipos. Características de PFC : - Modulación por ancho de impulsos: La potencia de la bobina de la válvula se activa y desactiva a una velocidad óptima fija (frecuencia de vacilación) para superar los factores que restan suavidad al funcionamiento de la válvula, como la adherencia, la histéresis y las tolerancias mecánicas. El tiempo de "encendido" frente al tiempo de "apagado" a esta frecuencia óptima varía para proporcionar una salida proporcional. - Ajuste del umbral: La banda muerta de la válvula al principio del recorrido del carrete puede eliminarse o ajustarse al nivel deseado. - Ajuste de salida total: Normalmente se ajusta para que la salida máxima de la válvula se alcance cuando el dispositivo de control (palanca del joystick) llega al punto de recorrido máximo. También se utiliza para limitar la salida máxima cuando es necesario. - Salida auxiliar: Proporciona una fuente de alimentación conmutada a la tensión de alimentación, siempre que el PFC/CR esté conectado. (3 amperios, máx.) - Protección contra polaridad inversa: Los diodos incorporados evitan daños debidos a un cableado invertido.
