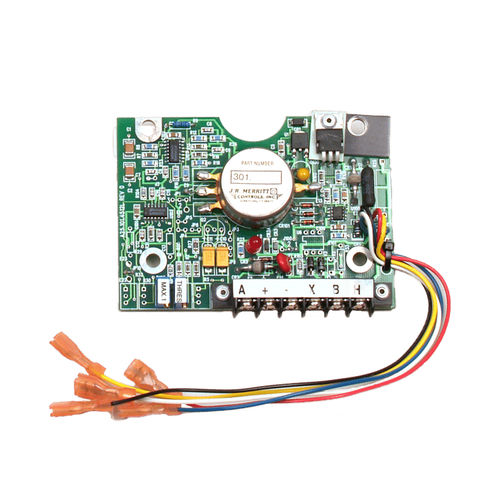

Módulo con modulación de ancho de impulso (PWM) PFC / CR

Tarjeta regulada por corriente tipo PFC-CR con ajustes de umbral y salida total y diagnóstico por LED. Visión general - Regulada por corriente. - Ajustes de umbral y salida total. - LED de diagnóstico. Opciones: - Doble ajuste de salida total. - Regulación de la rampa. - Ajuste de rango alto/bajo. - Modelos de 12 y 24 V para la mayoría de las válvulas de bobina simple y doble. Aplicación: PFC/CR - Control proporcional preciso para válvulas electrohidráulicas para equipos de manipulación de materiales y maquinaria industrial en planta. PFC/CR - Las tarjetas de conductor regulado se utilizan para controlar válvulas proporcionales electrohidráulicas para equipos móviles en aplicaciones en las que las fluctuaciones de salida debidas a la tensión de alimentación o a cambios en la resistencia de la bobina de la válvula deben mantenerse al mínimo. Características para PFC/CR: - Modulación por anchura de impulsos: La alimentación de la bobina de la válvula se conecta y desconecta a una velocidad óptima fija (frecuencia de dither) para superar los factores que restan suavidad al funcionamiento de la válvula, como la adherencia, la histéresis y las tolerancias mecánicas. El tiempo de "encendido" frente al tiempo de "apagado" a esta frecuencia óptima varía para proporcionar una salida proporcional. - Ajuste del umbral: La banda muerta de la válvula al principio del recorrido del carrete puede eliminarse o ajustarse al nivel deseado. - Ajuste de salida total: Normalmente se ajusta para que la salida máxima de la válvula se alcance cuando el dispositivo de control (palanca del joystick) llega al punto de recorrido máximo. También se utiliza para limitar la salida máxima cuando es necesario. - Salida auxiliar: Proporciona una fuente de alimentación conmutada a la tensión de alimentación, siempre que el PFC/CR esté conectado. (3 amperios, máx.) - Protección contra polaridad inversa: Los diodos incorporados evitan daños debidos a un cableado invertido.
