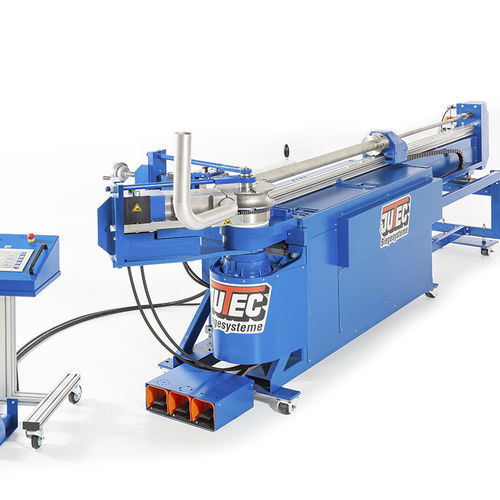

Máquina curvadora hidráulica 7000, 9000
de tubosde mandril

máquina curvadora hidráulica
máquina curvadora hidráulica
máquina curvadora hidráulica
máquina curvadora hidráulica
máquina curvadora hidráulica
máquina curvadora hidráulica
máquina curvadora hidráulica
Añadir a mis favoritos
Añadir al comparador


Características

Accionamiento
hidráulica
Producto tratado
de tubos
Otras características
de mandril
Diámetro del tubo

Máx.: 90 mm
(3,54 in)

Mín.: 20 mm
(0,79 in)

Radio de curvatura

Máx.: 135 mm
(5,31 in)

Mín.: 30 mm
(1,18 in)

Descripción

Para dimensiones de tubo de 20 mm a 88,9 mm, este sistema de plegado ofrece soluciones para geometrías complejas con radios estándar de 2xD. Dependiendo de la calidad del material y de la relación de espesores de pared, también se pueden realizar radios de 1,5xD adecuados para la producción en serie. A una altura de herramienta de 120 mm también hay suficientes posibilidades para perfiles especiales. El accionamiento extremadamente preciso y robusto del eje de flexión y la construcción estable y rígida del soporte del mandril y del brazo de flexión contribuyen también al resultado de flexión deseado. Las herramientas de plegado enchufables permiten un rápido reequipamiento para el plegado de otras dimensiones de tubo. La presión de la abrazadera de bloqueo para la sujeción del tubo se puede ajustar de forma óptima. El control SPS con almacenamiento de datos y la última interfaz X2X puede almacenar 500 programas (ampliables a través de un lápiz USB) para el ángulo de flexión, la medición lineal y el ángulo de torsión para un máximo de 50 secuencias de flexión en una longitud de tubo. Una base de datos libremente programable para cualquier número de materiales (USB) está disponible para monitorear los valores de recuperación elástica. La máquina dispone de dos modos de funcionamiento: En el modo de "flexión simple", la longitud y la torsión de las curvas entre sí se muestran automáticamente. En el modo "plegado controlado" los datos se almacenan de antemano y se realiza una comparación permanente nominal/real durante el plegado. Bajo pedido, todos los sistemas de plegado también están disponibles con tope de rotación neumático. Posibles campos de aplicación: Tuberías hidráulicas Construcción de tuberías Construcción naval Construcción de instalaciones, p. ej. química Construcción metálica Creación de prototipos

---
