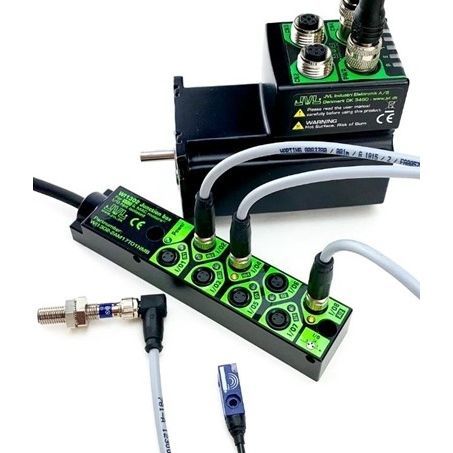

Caja de conexiones en riel DIN WI1301-2AM17T01NMB

Caja de conexiones para una fácil conexión a MAC motor® con Ethernet. Caja de conexiones "plug-and-play" para sensores y dispositivos estándar M8-3pin. Sólo tiene que conectar la Junction Box al módulo Ethernet de su MAC motor® tipo MAC00-Ex41 y hasta 8 E/S locales de 24 VDC están disponibles. Las E/S conectadas pueden leerse o configurarse desde el programa ePLC™ integrado en el motor o a través de Ethernet industrial. El WI1301 ofrece una fácil conexión de conectores M8 estándar de 3 pines, típicamente utilizados para los interruptores de límite y el sensor de casa. Todas las 8 E/S están disponibles en conectores M8 separados, lo que hace que sea extremadamente fácil integrar y conectar el MAC motor® con el módulo Ethernet ampliado en cualquier máquina. Detalles: - LED de alimentación - LEDs para una fácil monitorización de los estados de las E/S - 8 conectores M8-3pin Hembra - Conector macho M12-17pin para la conexión al motor MAC - Cable blindado de 1 metro - Clasificación IP67 - Múltiples opciones de montaje - Alimentación de salida interna o externa Conexiones - Módulo Ethernet Ex41 para MAC motor® Conecte los sensores y otras E/S según este diagrama, en el que los pines hembra se ven desde la parte superior del WI1301. ¡NB! El WI1301 sólo puede utilizarse con los módulos MAC00-Ex41 (no con el Ex4). La alimentación debe realizarse de una de las dos maneras siguientes - Conecte la alimentación externa de 24 VDC utilizando OUT+ (AI2) o OUT+ (AI1). De esta forma se mantiene el aislamiento óptico - Poner los interruptores DIP del módulo Ex41 en xxx. Este método anula el aislamiento óptico.
