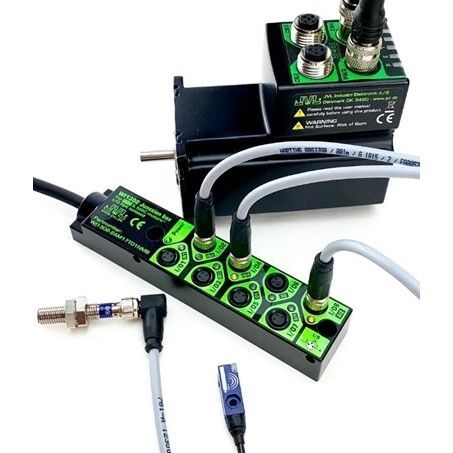

Caja de conexiones empotrable WI1302-2AM17T01NMB

IP67con blindaje

Caja de conexiones para una fácil conexión con ServoStep™ o MAC motor® Caja de conexiones plug-and-play para sensores y dispositivos estándar M8-3pin. Sólo tiene que conectar la caja de conexiones a su servomotor o motor paso a paso integrado y hasta 8 E/S locales de 24 VDC están disponibles Las E/S conectadas pueden leerse o configurarse desde el programa ePLC™ integrado en los motores o a través de Ethernet Industrial. El WI1302 ofrece una fácil conexión de conectores M8 estándar de 3 pines típicamente utilizados para los interruptores de límite y el sensor de casa. Todas las 8 E/S están disponibles en conectores M8 separados, lo que hace extremadamente fácil integrar y conectar MAC motor® y ServoStep™ en cualquier máquina. Detalles: - LED de alimentación - LEDs para una fácil monitorización de los estados de las E/S - Suministro de 24 VDC incorporado para los sensores - 8 conectores M8-3pin Hembra - Conector macho M12-17pin para la conexión al motor JVL - Cable blindado de 1 metro - Clasificación IP67 - Múltiples opciones de montaje - Alimentación de salida automática cuando se utiliza con controladores ServoStep™ o SMC 66/85 - La alimentación de salida debe ser proporcionada cuando se utiliza con MAC motor® - ver más abajo Conexiones - ServoStep™ o SMC66/85 Conecte los sensores y otras E/S de acuerdo con este diagrama, donde los pines hembra se ven desde la parte superior del WI1302. Conexiones - Módulo Ethernet Ex41 para MAC motor® Conecte los sensores y otras E/S de acuerdo con este diagrama, donde los pines hembra se ven desde la parte superior del WI1302. NOTA El WI1302 no puede utilizarse con los módulos MAC00-Ex4, SÓLO con los módulos MAC00-Ex41. Si el WI1302 se utiliza junto con un módulo Ethernet MAC00-Ex41 para el motor MAC®, la alimentación de salida debe realizarse de una de las dos maneras siguientes - Conecte la alimentación externa de 24 VDC utilizando la EA2 (E/S8) o la EA1 (E/S7) - Ponga los interruptores DIP del módulo Ex41 en ON - véase más abajo
