Banco de ensayo de presión

temperaturade caudalde potencia

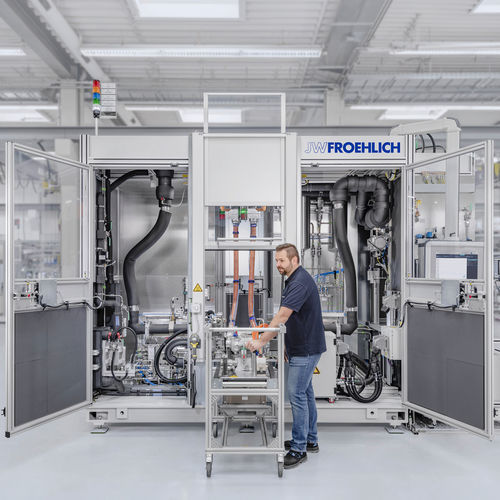

El banco de pruebas funcional de JW Froehlich para probar compresores de aire eléctricos para pilas de combustible es muy flexible. Es adecuado como banco de pruebas de final de línea tanto para la producción a pequeña como a gran escala. El diseño de la máquina permite la carga manual de las piezas de prueba o el funcionamiento totalmente automatizado como banco de pruebas de flujo. Cuando el banco de pruebas compacto se ha montado en un banco de máquinas que incluye todos los armarios de medición y alimentación, puede satisfacer los requisitos cambiantes del entorno de producción. Una de las características especiales del banco de pruebas es su gran flexibilidad de tipos. El suministro de aire puede reequiparse manualmente, de modo que los compresores de aire eléctricos pueden probarse en varias configuraciones: con compresores de una y dos etapas, o con un compresor y una turbina. La medición de la velocidad de giro se realiza desde el exterior mediante una sonda de campo magnético. El suministro eléctrico máximo es de 45 kW, y es posible la ampliación a niveles de rendimiento superiores, así como diferentes modificaciones y ampliaciones orientadas a la aplicación. Los canales de la unidad de control (por ejemplo, el inversor) se leen a través de CAN u otras interfaces de comunicación estándar. Métodos y contenidos de las pruebas Medición del rendimiento del inversor y de la pieza de prueba Medición de la temperatura en volutas individuales Medición de la presión en volutas individuales Evaluación de los canales de la unidad de control mediante comunicación CAN o normas generales Medición de la velocidad de rotación de la pieza de prueba con sonda de campo magnético (desde el exterior) Control del caudal de agua de refrigeración Acondicionamiento del agua de refrigeración para la temperatura Acondicionamiento del aire para la temperatura Acondicionamiento del cojinete de aire para la temperatura Control y medición del caudal másico Control de tensión (AT y BT)
