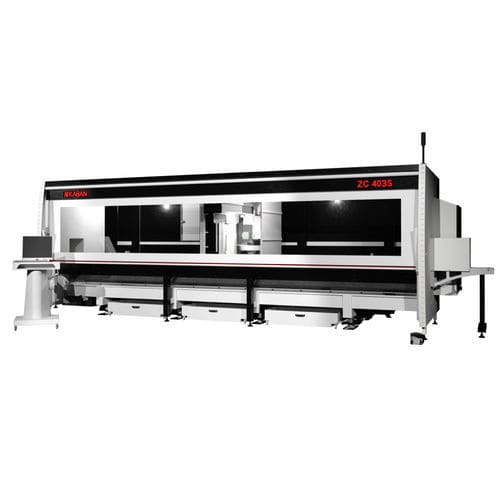

Centro de mecanizado 3 ejes ZC 4035
verticalpara aceropara aluminio

centro de mecanizado 3 ejes
centro de mecanizado 3 ejes
centro de mecanizado 3 ejes
centro de mecanizado 3 ejes
centro de mecanizado 3 ejes
centro de mecanizado 3 ejes
centro de mecanizado 3 ejes
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Material mecanizado
para aluminio, para acero
Nariz del husillo
HSK F63
Número de herramientas
8 herramientas
Otra función
de fresado, de taladrado, de corte
Aplicaciones
para perfiles
Otras características
de alta velocidad
Carrera X

4.175 mm
(164,37 in)

Carrera Y

110 mm
(4,33 in)

Carrera Z

45 mm
(1,77 in)

Velocidad de rotación

24.000 rpm
(150.796 rad.min-1)

Potencia

19 kW
(25,83 hp)

Velocidad de avance del eje X

135 m/min

Velocidad de avance del eje Y

110 m/min

Velocidad de avance del eje Z

45 m/min

Tiempo de cambio de herramienta

8 s

Peso total

5.670 kg
(12.500,21 lb)

Longitud total

7.896 mm
(310,9 in)

Anchura total

3.547 mm
(139,6 in)

Altura total

2.642 mm
(104 in)

Descripción

Destacados - Estructura mecánica robusta adecuada para alta velocidad. - Velocidades de eje superiores a 95 m/min en promedio - Longitud de mecanizado del perfil 4175 mm - Sección transversal del perfil mecanizable de 300 x 300 mm - Número de mordazas: 6 piezas - Motor de husillo 8,5 kW 24.000 rpm - Número de juegos de almacén: 8 piezas - Sierra de Ø 200 mm - Unidad de control PLC Mitsubishi - Mordazas posicionadas por el eje X - Recuperación automática de herramientas en caso de corte de energía. Diseño - Estructura mecánica que puede mecanizar perfiles de aluminio y acero a alta velocidad y alta calidad. - Piezas fundidas y soldadas con alivio de tensión para garantizar una precisión constante a alta velocidad - Velocidades de eje superiores a 95 m/min en promedio - Capacidad para realizar operaciones de fresado, entallado, taladrado, roscado, avellanado, corte, etc. - Longitud de mecanizado del perfil 4175 mm - Sección transversal del perfil mecanizable de 300 x 300 mm - Sistema de lubricación automática - Sistema de pulverización de fluido de corte Panel de Control - Kiosk ergonómico, ajustable y versátil - Pantalla de 19'' - Interfaz Kaban fácil de usar, basada en Windows, con estructura paramétrica fácilmente ajustable - Compatibilidad con el software de extensión .NCX - Unidad de control PLC Mitsubishi de 3 ejes de alto rendimiento. - Comunicación óptica e incremento de comando - Comunicación vía Ethernet - Trabaja con G código - Transferencia de datos a través de puerto USB y COM Husillo - 8,5 kW / 24.000 rpm - Portaherramientas HSK F63 - Codificador - Control de temperatura - Refrigeración líquida - Refrigeración de herramientas
