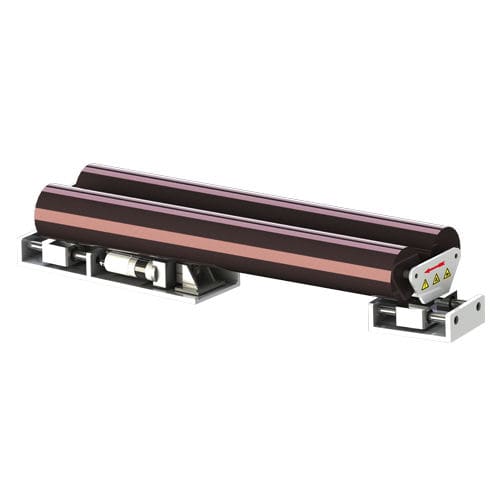

Unidad de guiado de rodillos

compactapara cabezal de impresión por inyección de tinta

bstract：Se componen de un bastidor base fijo y un bastidor guía móvil. Este último aloja uno o dos rodillos de posicionamiento y gira alrededor de un punto de giro imaginario en el plano de entrada. Cuando la trayectoria de alimentación se desvía, el bastidor de los rodillos guía se desplaza hacia un lado para que el material entre en la posición de ajuste correcta en el siguiente rodillo. Basándose en el principio de funcionamiento del bastidor de rodillos correctores de desplazamiento, el bastidor de rodillos correctores de desplazamiento necesita un tramo de alimentación y un tramo de descarga suficientemente largos. A-A Distribución de la tensión de la anchura del material en el extremo de alimentación 1 Punto de rotación B-B Distribución de la tensión de la anchura del material en el extremo de descarga 2 Rodillo de alimentación K Cantidad de corrección de la anchura del material 3 Bastidor α Rango de corrección de la desviación máxima ±5° 4 Electro-ojos σ1 Tensión básica de la anchura del material 5 Rodillo fijo σ2 Distribución de tensiones debido a la oscilación del rodillo de desviación en el extremo de alimentación σ3 Distribución de tensiones debido a la oscilación del rodillo de desviación en el extremo de descarga Longitud de avance desde L1 al punto de rotación Longitud de avance entre barriles Longitud de avance desde L2 al punto de rotación y al rodillo de avance L3 longitud de avance = distancia de avance = 1,8 veces a 2 veces la anchura máxima del material L4 longitud de descarga = distancia de avance = 0,5 veces a 1 vez la anchura máxima del material Precisión de guiado - ±0,1mm Diámetro del rodillo D - 100/120/160/200mm Tensión de funcionamiento - 24V DC Velocidad de respuesta Max 30mm/s
