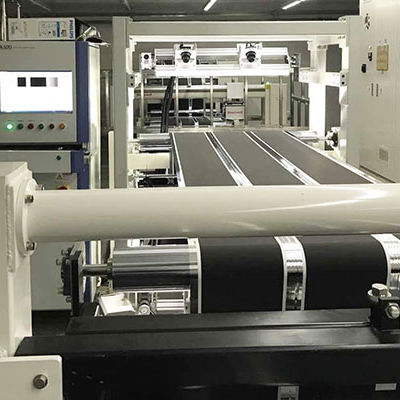

Sistema de detección CCD

en línea

Resumen：El sistema de detección de desalineación de los planos A y B utiliza el principio de adquisición de imágenes de la cámara de matriz lineal para detectar en línea la anchura de la película de recubrimiento de la superficie A/B, la anchura de AT9 y la anchura de desalineación lateral de la superficie A/B AT9 en el proceso de recubrimiento continuo. En función de la anchura del material medido y de la precisión de la detección, se seleccionan uno o varios CCD para la medición de la anchura, y la cámara CCD de matriz lineal se utiliza como sensor para medir simultáneamente las dos posiciones de los bordes del material para obtener una señal digital. Se calcula la señal de borde mediante el procesamiento para obtener la anchura del material y se entrega al usuario; H: De acuerdo con la anchura de detección y el diseño de precisión, y aumentar la distancia desde la superficie inferior del material a la superficie de la fuente de luz, el material H1 puede ser detectado por dos cámaras con una anchura particularmente amplia. W: Diseñar según la anchura máxima del material AB, y reservar el margen de detección de J. La zona muerta W entre las dos cámaras es un valor fijo Como se muestra en la tela de la figura, durante el proceso de corte del material de la bobina, el material se desviará a la izquierda y a la derecha cuando el material entre en el corte longitudinal debido a factores como la tensión del equipo, la precisión de la instalación, la forma del material y otras variables, y finalmente el material tiene un error de anchura. Reduce la estabilidad dimensional del material. KADO diseña un marco fiable de sistemas de guía de Web DF para controlar la posición de los materiales que entran en la estación de corte en tiempo real. El CCD de corte longitudinal mide la anchura del material y alimenta la desviación de la anchura a los sistemas de guía de Web para corregir la posición de alimentación del material.
