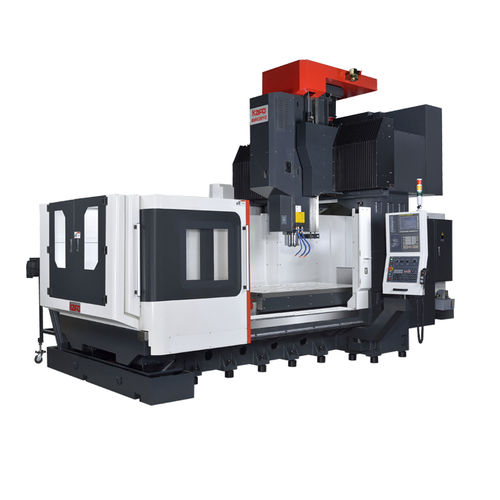

Centro de mecanizado CNC 3 ejes BMC seriesuniversaltipo puentecon mesa móvil
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- 3 ejes
- Orientación del husillo
- universal
- Estructura
- tipo puente, con mesa móvil, de doble columna
- Nariz del husillo
- BT 50, CAT50
- Otra función
- de fresado
- Aplicaciones
- para la aeronáutica
- Otras características
- de accionamiento directo, con cambiador automático de herramienta
- Carrera X
Mín.: 2.100 mm
(82,68 in)Máx.: 10.100 mm
(397,64 in)- Carrera Y
Mín.: 1.200 mm
(47,24 in)Máx.: 4.000 mm
(157,48 in)- Carrera Z
Mín.: 800 mm
(31,5 in)Máx.: 1.100 mm
(43,31 in)- Velocidad de rotación
30 rpm, 6.000 rpm, 8.000 rpm
(188 rad.min-1, 37.699 rad.min-1, 50.265 rad.min-1)- Potencia
22 kW, 26 kW, 37 kW
(29,91 hp, 35,35 hp, 50,31 hp)- Velocidad de avance del eje X
20.000 mm/min
(13 in/s)- Velocidad de avance del eje Y
20.000 mm/min
(13 in/s)- Carga máxima de la mesa
Mín.: 4.000 kg
(8.818 lb)Máx.: 29.000 kg
(63.934 lb)
Descripción
Esta serie es el centro de mecanizado de tipo puente de columna fija que adopta un travesaño y una columna fijos, pero una mesa móvil. Los ejes X e Y utilizan la guía lineal de tipo rodillo, y el eje Z ofrece la guía de caja o la guía lineal según las necesidades del cliente. Además, se puede equipar con varios tipos de cabezal de fijación manual (cabezal de fresado de 90 grados, cabezal universal, cabezal de extensión, cabezal multidireccional, etc.). Aplicable a todo tipo de procesamiento de piezas, procesamiento de moldes, piezas de aluminio y la industria de procesamiento de piezas de transporte aeroespacial, etc.
-Con la distancia más corta de la línea central del husillo, fuerte rigidez, bajo desplazamiento térmico.
-Acortar la longitud del eje de transmisión de la caja de cambios, reduce eficazmente la vibración.
-El eje Z con dos juegos de cilindros de aceite contrapesados también puede equilibrar el peso del cabezal del husillo.
-Toda la máquina con tres ejes utilizando la guía lineal de rodillos INA de Alemania o la guía lineal NSK / THK de Japón.
---
