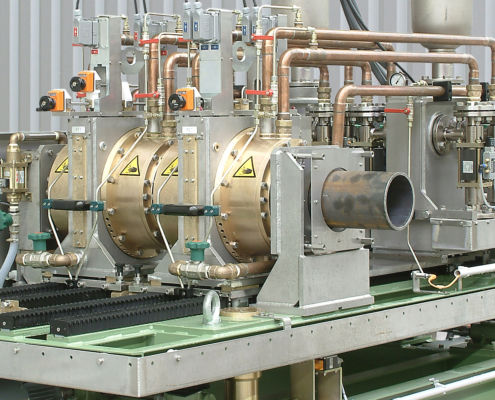

Sistema de inspección por ultrasonidos ECHOGRAPH-HRPR

automáticode mediciónde espesor

El concepto de ensayo HRPR, probado en la industria durante décadas y que no utiliza componentes mecánicos giratorios, se caracteriza por su alta velocidad de ensayo y su escaso desgaste mecánico. Los tubos con diámetros típicos de entre 10 mm y 170 mm se transportan linealmente a través de la instalación de pruebas. Las pruebas se ejecutan en tecnología de inmersión, lo que significa que la parte del tubo que se va a probar se sumerge completamente en agua. El sistema utiliza una cámara de agua sellada y casetes de sondas en los que las sondas ultrasónicas rodean el tubo. A diferencia de los sistemas de inspección con sondas giratorias, este sistema de inspección funciona prácticamente sin desgaste. Los casetes y las sondas correspondientes están disponibles en distintos tamaños en función del diámetro del tubo. Para la inspección de defectos longitudinales, el tubo se insonifica en ambas direcciones circunferenciales. Opcionalmente, se utilizan sondas adicionales para la medición del grosor de la pared y la inspección de defectos transversales. Datos clave - Inspección rápida de tubos con diámetros de 10 mm a 170 mm - Transporte lineal de tubos (hasta 2 m/s) - Sondas montadas circularmente en casetes - Acoplamiento en tecnología de inmersión - Cambio rápido - Extremos cortos sin comprobar
