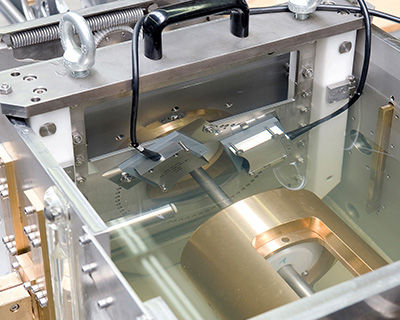

Sistema de inspección por ultrasonidos ECHOGRAPH-HRPS

automáticode tubos

Los sistemas ECHOGRAPH-HRPS se utilizan para el ensayo rápido de barras con diámetros comprendidos entre 7 mm y 90 mm. Las barras se transportan linealmente a través de la máquina de ensayo (hasta 2 m/s). Las pruebas se realizan mediante tecnología de inmersión, lo que significa que la parte de la barra que se va a probar se sumerge completamente en agua. El sistema utiliza una cámara de agua sellada y casetes de sondas en los que las sondas ultrasónicas rodean la barra. A diferencia de los sistemas de inspección con sondas giratorias, este sistema de inspección funciona prácticamente sin desgaste. La combinación de disparos angulares en ambas direcciones circunferenciales y disparos verticales da como resultado una inspección del 100 % del volumen de la barra. Pueden utilizarse tanto palpadores convencionales como phased array. Los casetes y las sondas correspondientes están disponibles en distintos tamaños en función del diámetro de la barra. Datos clave - Inspección rápida de barras de 7 mm a 90 mm de diámetro - Transporte lineal de barras (hasta 2 m/s) - 23 palpadores convencionales o 4 - 6 phased array - Acoplamiento en tecnología de inmersión - Cambio rápido - Extremos cortos no comprobados
