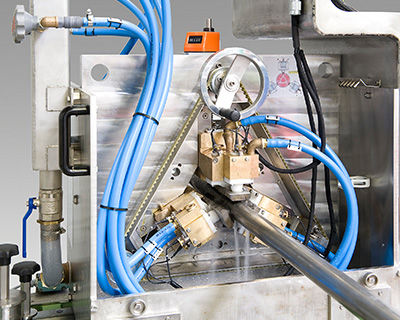

Sistema de inspección por ultrasonidos ECHOGRAPH-STPS

automáticopara tuberíasde tubos

Este tipo de sistema se utiliza para el ensayo rápido de barras con diámetros comprendidos entre 15 mm y 130 mm. Las barras se transportan linealmente a través de la máquina de ensayos (hasta 2 m/s). La mecánica sencilla y compacta permite tiempos de cambio muy cortos (unos cinco minutos) gracias al ajuste simultáneo de todos los portasondas. Las sondas se acoplan mediante chorros de agua (squirters) sin desgaste. Las inevitables tolerancias mecánicas de rectitud de las barras (típicamente 1 mm/m - 2 mm/m) se compensan mediante la suspensión por resorte de los portasondas. Por lo tanto, este tipo de sistema es óptimo para el ensayo de barras negras. El sistema de inspección convencional dispone de 3 a 15 sondas. La versión phased array ECHOGRAPH-STPS-PAUT permite una inspección del 100 % del volumen de la barra mediante cinco palpadores. Los palpadores generan exploraciones sectoriales solapadas con hasta 20 disparos cada una. En total se utilizan hasta 120 canales de inspección paralelos. Datos clave - Comprobación rápida de barras con diámetros de 15 mm a 130 mm - Transporte lineal de barras (hasta 2 m/s) - 3 - 15 sondas - Acoplamiento mediante chorros de agua (squirters) - Cambio muy rápido - Compensación de tolerancias de rectitud mediante suspensión por resorte de los portasondas - Extremos cortos no comprobados
