Sistema de inspección por ultrasonidos ECHOGARPH-STPS-PAUT

automáticopara tuberíasde tubos

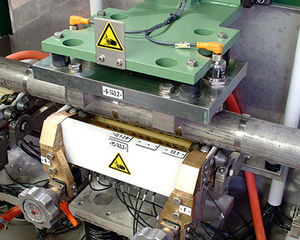

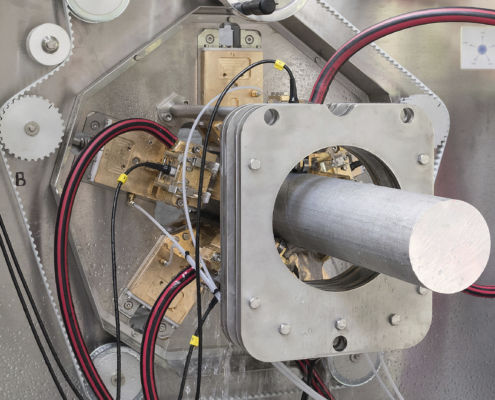

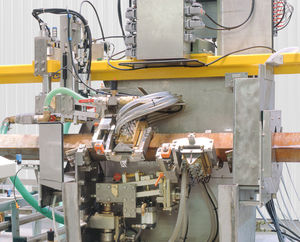

La versión phased array ECHOGRAPH-STPS-PAUT del sistema convencional de ensayo de barras ECHOGRAPH-STPS permite una inspección rápida del 100 % del volumen. Cinco palpadores generan exploraciones sectoriales solapadas con hasta 20 disparos cada una. En total, se utilizan hasta 120 canales de prueba paralelos. El rango de diámetros típico de las barras que se van a probar abarca de 15 mm a 130 mm. Las barras se transportan por el sistema de pruebas a velocidades de hasta 2 m/s. El diseño mecánico es sencillo y compacto. Los tiempos de cambio son muy breves (unos cinco minutos) gracias al ajuste simultáneo de todos los portasondas. El acoplamiento de la sonda se realiza sin desgaste mediante chorros de agua (squirters). La suspensión por resorte de los portasondas compensa las inevitables tolerancias mecánicas de rectitud de las barras (típicamente 1 mm/m - 2 mm/m) y optimiza este tipo de sistema para el ensayo de barras negras. Datos clave - Pruebas rápidas de barras para diámetros de 15 mm a 130 mm - Transporte lineal de barras (hasta 2 m/s) - 5 palpadores phased array - Acoplamiento mediante chorros de agua (squirters) - Cambio muy rápido - Compensación de tolerancias de rectitud mediante suspensión por resorte de los portasondas - Extremos cortos no comprobados
