Sistema de inspección por ultrasonidos ECHOGRAPH 1170

para la industria electrónica

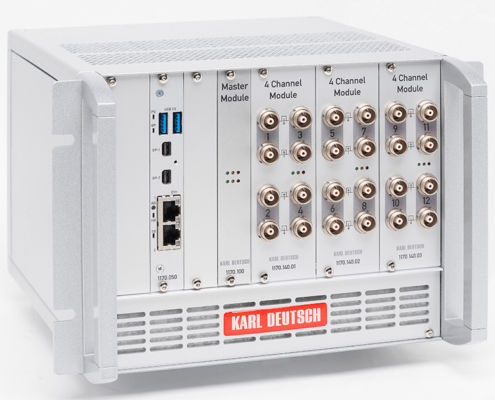

El ECHOGRAPH 1170 Basic es una unidad electrónica de ultrasonidos modular, que se aloja en un bastidor modular 4HU 10″. El bastidor modular puede equiparse con un módulo maestro y hasta tres módulos ultrasónicos. Cada módulo ultrasónico contiene cuatro canales multiplexados, configurables individual e independientemente, para sondas TR o de un solo elemento. La frecuencia máxima de repetición de impulsos de 8 kHz puede distribuirse como se desee entre los cuatro canales del módulo, lo que da como resultado una frecuencia media máxima de repetición de impulsos de 2 kHz. Uno de los cuatro canales de cada módulo puede realizar una medición al mismo tiempo. Si se utilizan varios módulos, también es posible el funcionamiento en paralelo de los canales. El módulo maestro recibe los datos de cada uno de los canales ultrasónicos, los configura y controla el programa de reloj. Mediante la herramienta de software opcional ECHOVIEW es posible realizar evaluaciones orientadas a funciones (pruebas rutinarias, strip chart, C-scan). Datos clave - Configuración modular para hasta 12 canales por bastidor - Fácil almacenamiento de piezas de repuesto gracias a módulos similares de 4 canales - 3 puertas superpuestas - 2 puertas de activación para la activación simultánea de la entrada y el eco de la pared posterior o la medición flexible del espesor de pared BE-BE - Rango de medición de hasta 5 m - Posibilidad de funcionamiento multiplexado y en paralelo - Compensación de profundidad analógica y digital (TCG) - también activable - Medición del tiempo de alta resolución: medición del espesor de pared con una resolución de 0,01 mm y superior - Programa de ciclos fácil de usar - PC autónomo como solución completa (opcional)
