Sistema de inspección por ultrasonidos ECHOGRAPH-ALPT/RPTS

automáticode superficie

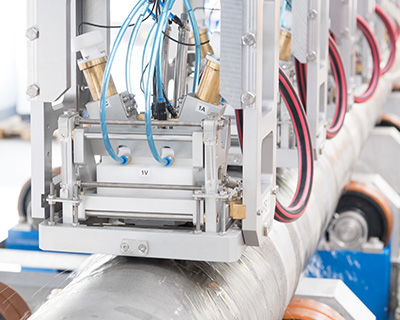

Este sistema garantiza la inspección de todo el volumen, incluso en el caso de barras redondas de gran diámetro (normalmente de 80 mm a 350 mm). El mecanismo de inspección está diseñado como un pórtico o puente. Las palanquillas se introducen en el sistema de ensayo y se ponen en rotación. Los portasondas se montan en carros de prueba que se desplazan linealmente a lo largo de las barras. De este modo, se crean pistas de ensayo helicoidales. Los portasondas se colocan encima de los tochos. La suspensión cardánica de los portasondas garantiza un buen seguimiento sobre la superficie. La combinación de diferentes direcciones de insonación permite encontrar defectos tanto en el núcleo como justo debajo de la superficie. Aunque en principio su construcción es casi idéntica, KARL DEUTSCH utiliza el nombre de producto RPTS para los tochos de acero y el nombre ALPT para los tochos de aluminio. - Inspección rotativa de tochos para diámetros de 80 mm a 350 mm - Cobertura transversal del 100 % con pistas de prueba helicoidales - Número variable de portasondas en función de las necesidades de rendimiento - Suspensión cardánica del portasondas para un acoplamiento estable - Acoplamiento por chorro de agua o separación en función de la tarea de ensayo - Referencias para acero y aluminio
