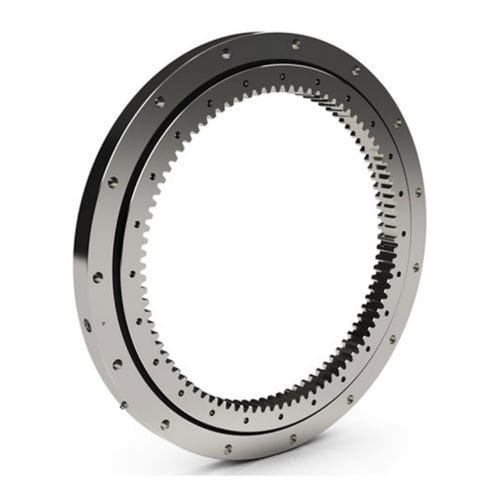

Corona giratoria con dientes interiores HS series

de bolasde cuatro puntos de contactopara mesa giratoria

De tamaño similar a la serie RK, las coronas giratorias de la serie HS de Kaydon tienen secciones transversales rectangulares que proporcionan aproximadamente el doble de capacidad de carga (índices de momento de hasta 139.900 pies-libra) en la misma envoltura. Los rodamientos de la serie HS proporcionan una amplia variedad de soluciones para aplicaciones de servicio medio a pesado. Características de diseño La configuración interna consiste en una sección transversal rectangular con pistas de rodadura de arco gótico de ranura profunda y un complemento de bolas máximo. Esto da como resultado un diseño de cuatro puntos de contacto que proporciona una capacidad excepcional de momento, empuje y carga radial. Las series HS y RK comparten la misma dureza del piñón, del engranaje y del núcleo de la pista. Sin embargo, la corona giratoria HS presenta una holgura reducida y secciones rectangulares que proporcionan capacidad adicional, mayor rigidez y menos movimiento que la serie RK. Las coronas giratorias HS tienen un tamaño que va de 20" a 47" (500 mm a 1.200 mm) de diámetro exterior con una sección transversal estándar. Las configuraciones incluyen engranajes no dentados y engranajes internos (con accesorios en el diámetro exterior), y engranajes externos (con accesorios en el diámetro interior). Los engranajes son diseños Involute Stub con ángulos de presión de 20°, fabricados según la clase Q5 de la AGMA y con un margen de juego de 0,015" a 0,025". Las coronas giratorias HS disponen de dos racores para la lubricación, separados 180°. Las coronas dentadas tienen agujeros roscados, mientras que las coronas no dentadas tienen agujeros pasantes. Todos tienen juntas integrales diseñadas para proteger contra la contaminación. Disponibilidad Kaydon tiene en stock 10 modelos de rodamientos de la serie HS, con piezas forjadas para el resto en inventario. Los piñones de acoplamiento para los rodamientos con engranajes también están generalmente disponibles.
