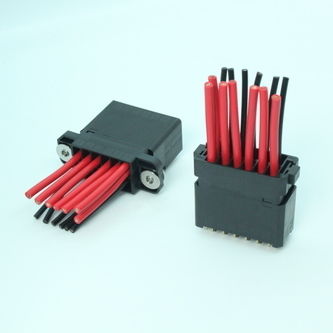

Conector de datos FTC series

rectode engastepara equipamiento de vehículo

Hemos desarrollado nuevas variantes de los conectores de la "serie FTC" para alojar dos cables engarzados de 5,08 mm de paso. (1) Conector lateral de PCB tipo recto (FTC11- □□ S □). (2) Versión de 10 pines añadida al conector lateral de PCB / tipo de ángulo recto (FTC11), tipo de cable a cable (FTC12), y tipo de bloqueo (FTC02). (3) Versión dorada de 0,1μm de grosor añadida al conector lateral de PCB y al contacto de engaste. Consulte la tabla siguiente para ver la lista de variaciones. ・ FTC11- □□ S □: Enchufe (lado de la placa de circuito impreso, tipo recto) ・ FTC11- □□□ B: Enchufe (lado de la placa de circuito impreso, tipo recto, y tipo de ángulo recto) - Contacto chapado en oro de 0,1μm de grosor. FTC02-10, FTC11-10L □, FTC12-10: Se ha añadido la versión de 10 pines ・ # 625B- □□-□: contacto de engaste chapado en oro de 0,1 μm de grosor ・ # 641B- □□-□: contacto de engaste con 0,1 μm de espesor chapado en oro ・ Equipos de energía eléctrica ・ Equipos para vehículos ・ Equipos industriales ・ Equipos de aplicación electrónica ・ Equipos de diversión ・ Equipos de oficina - Se pueden acomodar dos cables engarzados en un solo contacto. - Aplicable a AWG # 14/16/18/20. - El cable engarzado se puede montar en cualquier punto de la carcasa. - La unión de dos cables permite ahorrar espacio y transferir el suministro de energía entre los conectores. -La estructura de la guía de acoplamiento absorbe ± 3 mm en el error de ubicación. -El orificio del tornillo marginal del conector del lado del cable absorbe ± 0,7 mm en la dirección XY después del acoplamiento. (FTC01) - La longitud efectiva de acoplamiento es de hasta 3 mm. - La estructura de contacto de 2 puntos de pellizco de doble hoja evita el pandeo del contacto, y la fuerza de contacto estable mejora la fiabilidad. ・ Materiales del aislante: PBT (con relleno de vidrio) material UL94V-0, negro ・ material de contacto: Aleación de cobre ・ chapado de los contactos: Base niquelada Contacto / chapado en oro
