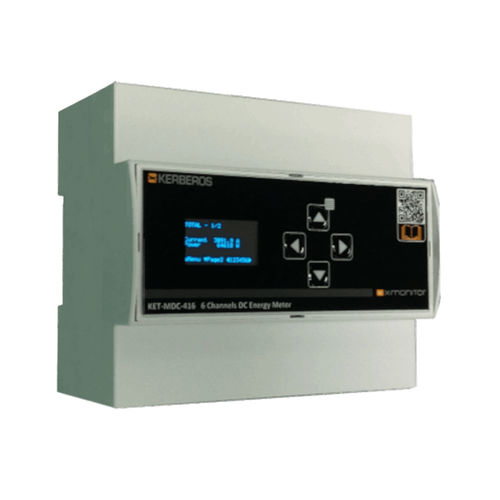

Contador de energía eléctrica en riel DIN KET-MDC-416

Modbuscon pantalla LCD

El KET-MDC-416 permite medir 6 corrientes continuas con valores comprendidos entre -2500 A y +2500 A. Utiliza pequeños sensores Hall conectados con un cable de 2 m de longitud como transductores de señal. La pantalla con la que está equipado permite la calibración de los sensores a través del menú integrado, muestra las seis lecturas en Amperios, la lectura en Voltios, Potencia y Energía en los 6 canales. Dispone de una interfaz RS485 con protocolo ModBUS RTU compatible con el puente/maestro ModBUS KET-RMB-211 y las pasarelas X-Monitor, así como con cualquier maestro ModBUS RTU de terceros. El KET-MDC-416 se autoalimenta con la misma tensión utilizada para el cálculo de energía. ESPECIFICACIONES GENERALES Grado de protección - Panel frontal: IP40; Terminales: IP20 Temperatura de funcionamiento - De -30 a +70 °C CONTENEDOR Dimensiones - 106,3 x 90 x 62 mm (ancho x alto x fondo) Fijación - Montaje en pared o carril DIN 6 Módulos DIN Material - Mezcla PC/ABS autoextinguible UL94-VO Conectores - Terminales de tornillo extraíbles ALIMENTACIÓN ELÉCTRICA Tensión - 20 ÷ 60 VDC no aislada Consumo - < 1,5 W @ 20 ÷ 60 VDC INTERFAZ RS485 Protocolos - ModBUS RTU SENSOR DE CORRIENTE Tipo de sensor - Sonda de efecto Hall Rango de corriente -2500 ÷ +2500 A Sensibilidad típica - 280 V/T Precisión - 0,5%. Tolerancia - 1%. Linealidad - ± 0,2%. Rango de Linealidad -7.5 +7.5 mT No linealidad - ±1 Deriva de temperatura <±200 ppm/°C Densidad de Ruido Espectral <125 nT/sqrt(Hz) (f = 10 Hz ÷ 10 Hz) RANGO DE MEDIDA Sensado - Corriente y tensión Calculado - Potencia y energía para cada canal, además de los valores totales, con una precisión del 0,5% en el cálculo de la energía
